اگر به عنوان یک مهندس برق یا مدیر فنی خط تولید با چالش انتخاب میان اینورتر و درایو روبرو هستید، پاسخ کوتاه این است: اینورتر صرفاً یک مبدل انرژی (DC به AC) است، در حالی که درایو (VFD) یک سیستم هوشمند و جامع برای مدیریت کامل رفتار موتور (سرعت، گشتاور و حفاظت) است. در واقع هر درایوی در دل خود یک اینورتر دارد، اما هر اینورتری لزوماً توانایی کنترل موتور را ندارد.
در این مقاله از سایت شرکت آرمان بنیان اکسین به عنوان یک شرکت اتوماسسیون صنعتی، مرز باریک میان این دو تجهیز را از منظر معماری سیستم، روشهای کنترلی و کاربردهای استراتژیک بررسی میکنیم تا از هزینههای اضافی ناشی از انتخاب اشتباه جلوگیری کنید.
مقایسه اینورتر و درایو (VFD)
در درک تفاوتهای بنیادین این دو تجهیز، نخستین گام عبور از سطحینگریهای رایج در بازار و ورود به لایههای طراحی الکترونیک قدرت است. اینورتر در واقع یک زیرسیستم یا به بیان دقیقتر، یک واحد مبدل انرژی است که وظیفهای خطی و تعریفشده دارد؛ دریافت جریان مستقیم و تبدیل آن به جریان متناوب با استفاده از سوئیچینگهای پرسرعت. این قطعه به تنهایی فاقد لایههای تصمیمساز برای مدیریت بارهای متغیر است و صرفاً به عنوان یک «مجری» در مدار عمل میکند. اما در مقابل، درایو صنعتی که در متون تخصصی با نام VFD شناخته میشود، یک سامانه جامع و چندلایه است که اینورتر تنها یکی از اجزای تشکیلدهنده مدار قدرت آن محسوب میشود.
در معماری یک درایو صنعتی، فرآیند با ورود برق متناوب شبکه آغاز شده و پس از گذر از واحد یکسوساز و تبدیل به DC، در بخش “دیسی لینک” توسط بانکهای خازنی پالایش میشود تا تمامی نوسانات از بین برود. تفاوت استراتژیک درست در اینجا ظاهر میشود؛ جایی که یک واحد پردازش مرکزی (CPU) یا پردازنده سیگنال دیجیتال (DSP) وظیفه پایش لحظهای فیدبکهای موتور را بر عهده میگیرد. این مغز متفکر با ارسال پالسهای دقیق به بخش اینورتر داخلی، نه تنها ولتاژ و فرکانس را تغییر میدهد، بلکه با کنترل شار مغناطیسی و جریان، رفتار موتور را تحت سختترین شرایط باری مدیریت میکند. بنابراین، در حالی که اینورتر صرفاً یک تغییردهنده فرم انرژی است، درایو یک مدیر استراتژیک برای کل فرآیند تحرک در صنعت به شمار میآید.
| ویژگی کلیدی | اینورتر (Inverter) | درایو صنعتی (VFD) |
|---|---|---|
| ماهیت سیستم | مبدل تکمنظوره قدرت (Power Converter) | سامانه جامع کنترل حرکت (Motion Control) |
| نوع برق ورودی | جریان مستقیم (DC) | جریان متناوب (AC) تکفاز یا سهفاز |
| اجزای تشکیلدهنده | بخش سوئیچینگ (IGBT) و مدار درایور پایه | یکسوساز، لینک DC، اینورتر و واحد پردازش مرکزی |
| هوشمندی و برنامهریزی | فاقد پارامترهای کنترلی پیچیده | دارای صدها پارامتر قابل تنظیم و منطق PLC داخلی |
| کنترل گشتاور (Torque) | بسیار محدود و غیردقیق | کنترل دقیق در تمامی سرعتها (حتی سرعت صفر) |
| حفاظت از الکتروموتور | در سطح حفاظت اتصال کوتاه پایه | حفاظت کامل در برابر اضافهبار، افت ولتاژ و حرارت |
تفاوت در روشهای کنترلی و دقت عملیاتی
یکی از اصلیترین دلایل اختلاف قیمت در زمان خرید اینورتر کنترل دور موتور، نوع تکنولوژی کنترلی به کار رفته در آن است.
- کنترل در اینورتر: معمولاً به صورت پلهای یا PWM ساده است که دقت بالایی در سرعتهای پایین ندارد.
- کنترل در درایو: درایوهای صنعتی از متدهای پیشرفتهای مانند V/f Control، Vector Control (کنترل برداری) و DTC (کنترل مستقیم گشتاور) استفاده میکنند. این ویژگی به شما اجازه میدهد حتی در فرکانسهای نزدیک به صفر، گشتاور نامی موتور را حفظ کنید؛ چیزی که در یک اینورتر معمولی غیرممکن است.
| پارامتر کنترلی | اینورتر (Inverter) | درایو صنعتی (VFD) |
|---|---|---|
| الگوریتم کنترلی | PWM ساده / فرکانس ثابت | V/f، کنترل برداری و DTC |
| راهاندازی و توقف | پلهای و ناگهانی | نرم (Soft Start/Stop) با شیب زمانی قابل تنظیم |
| دقت تنظیم دور (RPM) | پایین و وابسته به تغییرات بار | بسیار بالا و مستقل از نوسانات بار |
| کنترل گشتاور در سرعت پایین | ضعیف (احتمال واماندگی موتور) | بسیار قوی (حفظ گشتاور نامی در سرعت صفر) |
| سیستم بازخورد | فاقد ورودی انکودر | پشتیبانی از Closed-loop برای دقت میلیمتری |
| پاسخ پله | کند و همراه با نوسان | بسیار سریع و بدون اوور-شوت (Overshoot) |
تفاوت کاربرد اینورتر و درایو
انتخاب بین این دو تجهیز مستقیماً به منبع تغذیه و بار (Load) شما بستگی دارد:
- سیستمهای خورشیدی و UPS: در اینجا شما منبع DC دارید و فقط میخواهید تجهیزات AC را روشن کنید. اینورتر انتخاب نهایی است.
- پمپ و فن صنعتی: برای کاهش مصرف انرژی و کنترل دبی بدون نیاز به شیرآلات مکانیکی، استفاده از درایو الزامی است. برای انتخاب دقیق تجهیزات متناسب با توان خروجی، میتوانید از بخش خرید اینورتر موتور سه فاز در سایت آرمان بنیان اکسین دیدن کنید.
- بالابر و آسانسور: به دلیل نیاز به “کنترل گشتاور در سرعت صفر” جهت جلوگیری از سقوط یا تکان ناگهانی، فقط درایوهای دارای Closed-loop (با فیدبک انکودر) پاسخگو هستند.

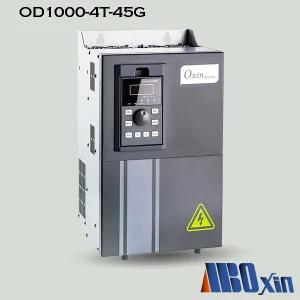

مشاوره فنی و استعلام قیمت درایو Oxin Drive
برای سایزینگ دقیق (انتخاب مدل G یا L)، جلوگیری از هزینههای مازاد و دریافت قیمت روز، با کارشناسان ما تماس بگیرید.
چرا برای موتورهای سنگین به درایو نیاز داریم؟

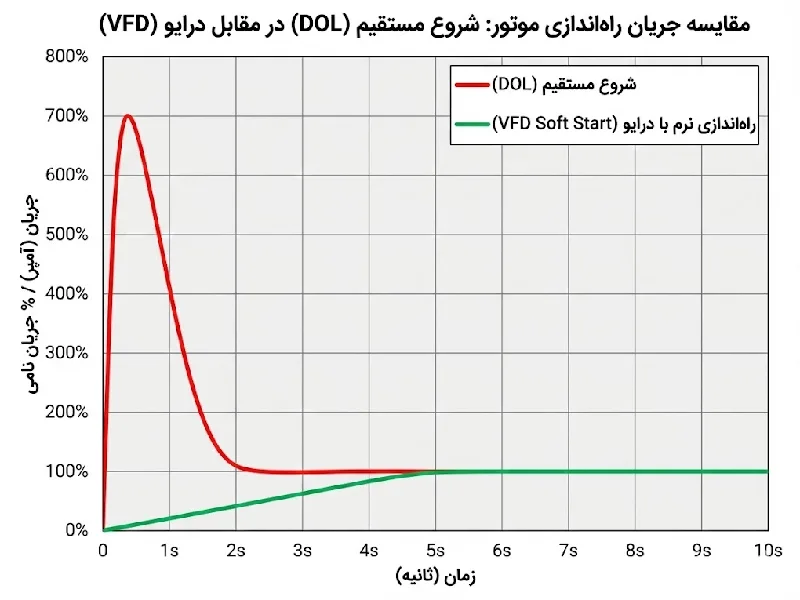

در پروژههایی که با الکتروموتورهای سهفاز سروکار داریم، پارامتری به نام Inrush Current یا جریان راهاندازی (تا ۷ برابر جریان نامی) میتواند به شبکه و سیمپیچ موتور آسیب بزند. درایو با قابلیت Soft Start و Soft Stop، فرکانس و ولتاژ را به صورت شیبدار (Ramp) افزایش میدهد. این یعنی حذف ضربات مکانیکی به گیربکس و کوپلینگها. اگر به دنبال بهینهسازی هزینه در سیستمهای سبکتر هستید، حتماً بررسی قیمت اینورتر تک فاز را در اولویت قرار دهید، زیرا این تجهیزات برای راهاندازی موتورهای سهفاز با برق خانگی، بهترین گزینه اقتصادی هستند
چگونه از روی پلاک تفاوت اینورتر و درایو را تشخیص دهیم؟
برای یک متخصص در محیط کارگاهی، تشخیص سریع ماهیت دستگاه از روی پلاک مشخصات، نخستین گام در عیبیابی یا جایگزینی تجهیز است. اصلیترین شناسه در این بررسی، بخش ورودی یا Input دستگاه محسوب میشود؛ جایی که اگر با مقادیر ولتاژ مستقیم مانند ۱۲، ۲۴ یا ۴۸ ولت DC مواجه شویم، بدون شک با یک اینورتر سر و کار داریم که وظیفهاش تبدیل این منبع به ولتاژ متناوب است. اما در درایوهای صنعتی، ورودی همواره به صورت متناوب (AC) و در سطوح ولتاژی نظیر ۲۲۰ ولت تکفاز یا ۳۸۰ ولت سهفاز درج میگردد.
علاوه بر نوع برق ورودی، اصطلاحات فنی به کار رفته در پلاک نیز حامل پیامهای مهمی هستند. درج عباراتی همچون VFD (Variable Frequency Drive)، VSD (Variable Speed Drive) یا Inverter Drive نشاندهنده یک سیستم جامع کنترل محرکه است. همچنین، بررسی محدوده فرکانس خروجی (Output Frequency) یکی دیگر از نقاط تمایز است؛ اینورترهای معمولی عموماً روی فرکانس ثابت ۵۰ یا ۶۰ هرتز تنظیم شدهاند، در حالی که روی پلاک درایوها، بازه فرکانسی گستردهای (مثلاً از ۰ تا ۴۰۰ هرتز یا بیشتر) مشاهده میشود که نشاندهنده توانایی دستگاه در تغییر پیوسته دور موتور است.
مزایای استفاده از درایو در فرآیندهای صنعتی
بهرهگیری از درایو صنعتی فراتر از تنظیم ساده سرعت، راهکاری برای بهینهسازی زیرساختهای الکتریکی و مکانیکی موتور است. درایوها با تنظیم دقیق توان خروجی بر اساس بار واقعی، بهویژه در سیستمهای گشتاور متغیر مانند پمپها و فنها، مصرف انرژی را تا ۵۰ درصد کاهش داده و با حذف جریانهای هجومی در لحظه استارت، از آسیب به سیمپیچ موتور و افت ولتاژ ناگهانی شبکه جلوگیری میکنند.
از نظر فنی، قابلیت راهاندازی و توقف نرم (Soft Start/Stop) در درایو، استرسهای مکانیکی روی اجزای انتقال قدرت نظیر گیربکسها و تسمهها را کاملاً حذف کرده و به طور مستقیم طول عمر مفید سیستم را افزایش میدهد. همچنین، درایو با فراهم کردن امکان مانیتورینگ لحظهای پارامترهایی چون جریان، ولتاژ و گشتاور و انتقال آنها به PLC از طریق پروتکلهای صنعتی، دقت کنترل فرآیند را ارتقا داده و از توقفهای ناخواسته ناشی از خطاهای الکتریکی پیشگیری میکند.
جمعبندی
انتخاب نهایی میان درایو و اینورتر تابعی از نیاز شما به «تبدیل انرژی» یا «کنترل حرکت» است. در حالی که اینورتر صرفاً تبدیل جریان DC به AC را در سیستمهایی نظیر پنلهای خورشیدی یا UPS مدیریت میکند، درایو صنعتی ابزاری حیاتی برای حفاظت، مدیریت گشتاور و تنظیم هوشمند دور الکتروموتورها در فرآیندهای پیچیده است. درک این تمایز، گام نخست در مهندسی بهینه سیستم و جلوگیری از هزینههای استهلاک است؛ اما آیا میدانید کدام بخشهای سختافزاری در لایههای داخلی این تجهیزات، پایداری خروجی و تابآوری در برابر نوسانات را تضمین میکنند؟ برای شناخت دقیق معماری الکترونیک قدرت و قطعاتی که وظیفه سوئیچینگ را بر عهده دارند، مطالعه مقاله تخصصی اجزای اینورتر را به شما پیشنهاد میکنیم.
