اصلیترین تفاوت اینورتر تک فاز و سه فاز در نوع برق ورودی (تعداد فازها)، توان خروجی، پایداری و کاربرد نهایی آنها نهفته است. به طور خلاصه، اینورتر تک فاز معمولاً با برق ورودی ۲۲۰ ولت کار کرده و برای مصارف خانگی و بارهای سبک (مانند موتورهای تا ۵ اسب بخار) مناسب است. در مقابل، اینورتر سه فاز با برق ورودی ۳۸۰ ولت کار میکند و سه موج AC مجزا با اختلاف فاز ۱۲۰ درجه تولید میکند که برای راهاندازی بارهای سنگین، موتورهای صنعتی قدرتمند (۳ تا ۵۰۰ کیلووات و بیشتر) و کاربردهایی که نیاز به توان پایدار و راندمان بالا دارند، طراحی شده است.
مهمترین سناریوی کاربردی که اغلب مورد سوال است، امکان استفاده از اینورترهای خاص (VFD) – که نوعی درایو کنترل دور موتور محسوب میشوند – برای تبدیل ورودی تک فاز به خروجی سه فاز جهت راهاندازی موتورهای سه فاز در کارگاههایی با برق تک فاز است. در این راهنمای جامع از سایت آرمان بنیان اکسین به عنوان یک شرکت اتوماسیون صنعتی، به تمام جزئیات فنی و تفاوتهای کلیدی میپردازیم تا به شما در انتخاب دقیق کمک کنیم.

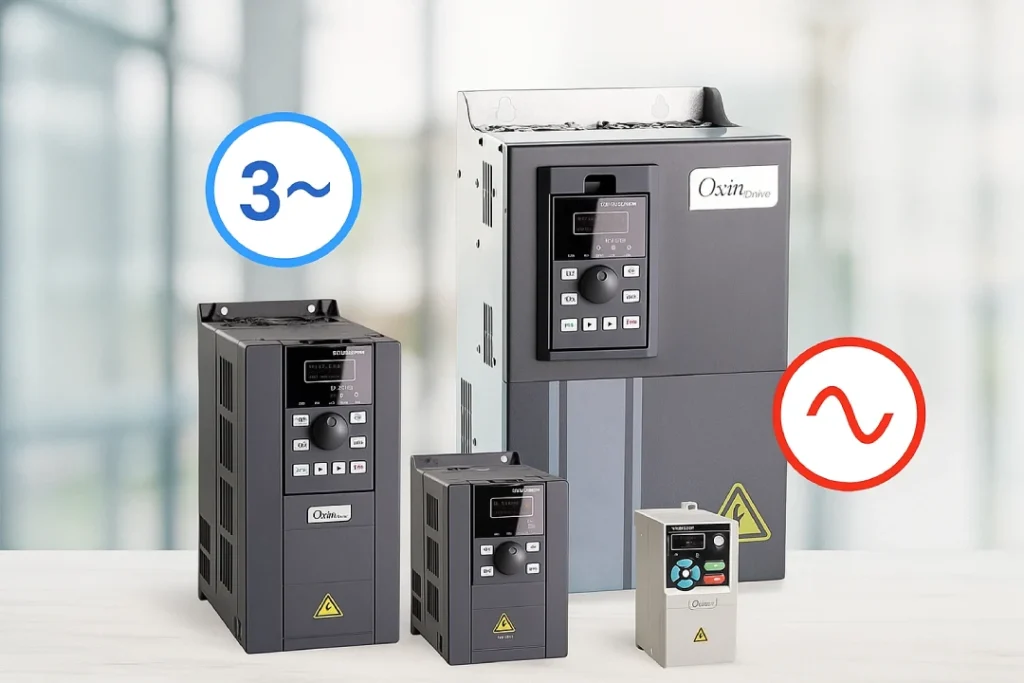

بررسی تفاوتهای اینورتر تک فاز و سه فاز
برای درک عمیق تفاوتها، ابتدا باید بدانیم هر کدام چه هستند.
اینورتر تک فاز چیست؟
اینورتر تک فاز دستگاهی است که یک موج جریان متناوب (AC) سینوسی منفرد تولید میکند. این دستگاه که در مقاله اینورتر تک فاز چیست به تفصیل بررسی شده، معمولاً برای مصارف خانگی و بارهای سبک طراحی شده است. خروجی آن شامل یک سیم فعال (فاز) و یک سیم نول است و ولتاژ خروجی آن معمولاً ۱۲۰ یا ۲۴۰ ولت AC میباشد. این نوع اینورتر برای راهاندازی تجهیزاتی مانند لوازم خانگی، پمپهای آب کوچک و سیستمهای تهویه مطبوع استفاده میشود و به عنوان اینورتر کنترل دور موتور تک فاز کاربرد دارد.
اینورتر سه فاز چیست؟
اینورتر سه فاز دستگاهی است که سه موج AC سینوسی مجزا تولید میکند که هر کدام نسبت به دیگری ۱۲۰ درجه اختلاف فاز دارند. این ساختار، که ستون فقرات سیستمهای قدرت صنعتی است، امکان تحویل توان بسیار بالاتر و پایدارتری را فراهم میکند. خروجی آن شامل سه سیم فعال (سه فاز) و یک سیم نول است و ولتاژهای خروجی رایج آن ۲۰۸، ۲۴0 یا ۴۸۰ ولت AC میباشد. این دستگاهها برای راهاندازی موتورهای سنگین صنعتی، ماشینآلات بزرگ و پمپهای قوی که نیاز به کنترل دور موتور سه فاز دارند، ضروری هستند.
جدول مقایسه اینورتر تک فاز در برابر سه فاز
| ویژگی | اینورتر تک فاز | اینورتر سه فاز |
|---|---|---|
| برق ورودی | ۱ فاز (معمولاً ۲۲۰ ولت) | ۳ فاز (معمولاً ۳۸۰ ولت) |
| شکل موج خروجی | ۱ موج سینوسی | ۳ موج سینوسی (با اختلاف فاز ۱۲۰ درجه) |
| ولتاژ خروجی | ۱۲۰ یا ۲۴۰ ولت AC | ۲۰۸، ۲۴۰ یا ۴۸۰ ولت AC |
| محدوده توان | پایین (معمولاً تا ۳ کیلووات، یا موتور تا ۵ اسب بخار) | بالا (از ۳ تا ۵۰۰ کیلووات و بیشتر) |
| پایداری توان | نوسانی (توان در هر چرخه به صفر میرسد) | بسیار پایدار و پیوسته (توان هرگز صفر نمیشود) |
| راندمان | متوسط (حدود ۸۵ تا ۹۰ درصد) | بالا (میتواند به ۹۵ تا ۹۸ درصد برسد) |
| کاربرد رایج | خانگی، پمپهای کوچک، کولر گازی، خورشیدی کوچک | صنعتی، موتورهای سنگین، پمپهای بزرگ، آسانسور |
| هزینه اولیه | ارزانتر | گرانتر |
| پیچیدگی نصب | سادهتر | پیچیدهتر، نیاز به تخصص |
مشاوره فنی و استعلام قیمت درایو Oxin Drive
برای سایزینگ دقیق (انتخاب مدل G یا L)، جلوگیری از هزینههای مازاد و دریافت قیمت روز، با کارشناسان ما تماس بگیرید.
۱. توان خروجی و کاربرد (مهمترین تفاوت)
اساسیترین تفاوت عملی این دو دستگاه در ظرفیت توان و نوع کاربرد آنها مشخص میشود.
اینورتر تک فاز اساساً برای مصارف با توان پایین و بارهای سبک تا متوسط طراحی شده است. توان خروجی این دستگاهها معمولاً محدود است (مثلاً تا ۳ کیلووات) و بهترین کارایی را برای راهاندازی موتورهایی تا سقف ۵ اسب بخار نشان میدهد. به همین دلیل، اینورترهای تک فاز گزینهای مناسب برای بارهای سنگین و دائمکار صنعتی نیستند. کاربردهای اصلی آنها در محیطهای مسکونی و تجاری کوچک، مانند لوازم خانگی، سیستمهای تهویه مطبوع (کولر گازی)، پمپهای آب کوچک و سیستمهای خورشیدی خانگی خلاصه میشود.
در نقطه مقابل، اینورتر سه فاز برای کاربردهای سنگین و پرقدرت ساخته شده است. این دستگاهها میتوانند توان خروجی بسیار بالاتری را ارائه دهند، زیرا بار الکتریکی را به جای یک فاز، بر روی سه فاز مجزا توزیع میکنند. این قابلیت به آنها اجازه میدهد تا موتورهای صنعتی بزرگ و با ظرفیت بالا (اغلب از ۳ کیلووات تا بیش از ۵۰۰ کیلووات) را به راحتی کنترل کنند. کاربردهای اینورتر سه فاز شامل ماشینآلات پیچیده صنعتی، خطوط تولید اتوماتیک، کمپرسورهای هوا، پمپهای بسیار قوی و آسانسورها میشود.
۲. پایداری، کیفیت توان و تحمل خطا
- اینورتر تک فاز: تحویل توان در یک موج سینوسی منفرد انجام میشود. این بدان معناست که ولتاژ و جریان در هر چرخه به صفر میرسند و توان بین مقدار حداکثر و صفر نوسان میکند. این سیستمها به نوسانات برق و عدم تعادل ولتاژ حساسترند. برای مثال، اگر ولتاژ ورودی به زیر ۱۸۵ ولت (افت ۳۵ ولتی) برسد، اینورتر ممکن است خطا داده و متوقف شود.
- اینورتر سه فاز: به دلیل همپوشانی سه شکل موج، تحویل توان بسیار روانتر، مداومتر و پایدارتر است. توان خروجی هرگز به صفر نمیرسد. این پایداری برای موتورهای بزرگ حیاتی است.
- تحمل خطا: اینورترهای سه فاز تحمل خطای بسیار بهتری دارند. برای مثال، حتی اگر ولتاژ ورودی ۵۷ ولت افت کند (به ۳۲۳ ولت برسد)، دستگاه متوقف نمیشود. برخی از اینورترهای سه فاز پیشرفته حتی میتوانند در صورت قطع شدن یکی از فازهای ورودی، به کار خود ادامه دهند.
۳. راندمان، هزینه و جریان مصرفی
از منظر اقتصادی و بهرهوری، تفاوتهای مهمی بین دو نوع اینورتر وجود دارد. اینورترهای سه فاز به دلیل تحویل توان متعادل و تلفات انتقال کمتر، راندمان بالاتری دارند، به خصوص در توانهای بالا که این راندمان میتواند به ۹۵ تا ۹۸ درصد برسد. در مقابل، اینورترهای تک فاز راندمان متوسطی (حدود ۸۵ تا ۹۰ درصد) داشته و گرمای بیشتری تولید میکنند. از نظر هزینه، اینورتر تک فاز به دلیل طراحی سادهتر، هزینه اولیه کمتری دارد، در حالی که اینورتر سه فاز گرانتر است؛ اگرچه راندمان بالاتر آن در درازمدت میتواند باعث صرفهجویی در مصرف انرژی و هزینهها شود. یک تفاوت کلیدی دیگر در جریان مصرفی است: برای یک توان یکسان، اینورتر تک فاز جریان بسیار بیشتری از شبکه میکشد.
مثال از محصولات اکسین درایو (Oxin Drive):
- یک اینورتر تک فاز ۳.۷ کیلووات (مدل 2S-4.0G سری OD1000) حدود ۳۵ آمپر جریان ورودی نیاز دارد.
- یک اینورتر سه فاز ۳.۷ کیلووات (مدل 4T-4.0G سری OD1000) تنها ۱۰.۵ آمپر جریان ورودی نیاز دارد.
این تفاوت چشمگیر نشان میدهد که چرا برای توانهای بالاتر، استفاده از برق سه فاز به زیرساخت سیمکشی فشار بسیار کمتری میآورد.
چالش ورودی تک فاز و موتور سه فاز
این رایجترین چالش در کارگاههای کوچک و مصارف نیمهصنعتی است. راهحل چیست؟
این دستگاهها که نوعی درایو کنترل دور موتور محسوب میشوند، به طور خاص برای حل این مشکل طراحی شدهاند:
- ورودی: برق تک فاز ۲۲۰ ولت را از شبکه دریافت میکنند.
- خروجی: برق سه فاز ۲۲۰ ولت برای اتصال به موتور فراهم میکنند.
نکته بسیار مهم:
هنگام استفاده از این اینورترها، موتور سه فاز شما که معمولاً برای برق ۳۸۰ ولت (اتصال ستاره) سیمکشی شده، باید بازبینی شده و اتصالات کلاف آن به حالت مثلث (۲۲۰ ولت) تغییر کند.
استفاده از اینورتر تک فاز به سه فاز معمولاً برای موتورهای با توان پایین تا متوسط توصیه میشود. برای موتورهایی با توان بیش از ۱۰ اسb بخار (حدود ۷.۵ کیلووات)، جریان ورودی تک فاز به شدت بالا میرود. در این موارد، توصیه میشود از یک مبدل فاز (Phase Converter) و سپس یک اینورتر سه فاز استاندارد (سه فاز به سه فاز) استفاده شود.
راهنمای انتخاب نهایی اینورتر مناسب
برای انتخاب صحیح اینورتر، باید سه فاکتور اساسی را به ترتیب بررسی کنید.
- اولین و مهمترین گام، بررسی برق ورودی شماست. این فاکتور، محدودیت اصلی شما را تعیین میکند. با نگاه به جعبه کنتور، میتوانید نوع برق را تشخیص دهید؛ سیستم تک فاز معمولاً یک کلید اصلی دارد، در حالی که سیستم سه فاز دارای سه کلید اصلی است.
- گام دوم، شناسایی نوع موتور (بار) است. به پلاک موتور خود دقت کنید تا مشخص شود موتور تک فاز است یا سه فاز و ولتاژ کاری آن (۲۲۰ ولت یا ۳۸۰ ولت) چقدر است.
- گام سوم، تعیین توان مورد نیاز بر اساس کیلووات یا اسب بخارِ موتور است.
پس از مشخص شدن این سه مورد، راهحل شما به صورت زیر خواهد بود:
- سناریوی اول (برق تک فاز و موتور تک فاز): در این حالت، راهحل شما استفاده از یک اینورتر تک فاز است.

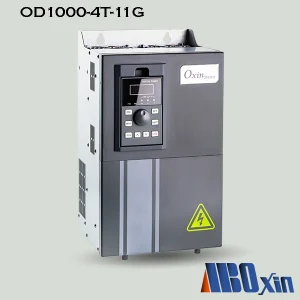

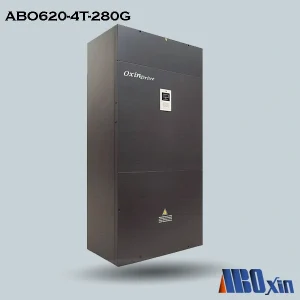

- سناریوی دوم (برق سه فاز و موتور سه فاز): این حالت استاندارد صنعتی است و راهحل، استفاده از یک کنترل دور موتور سه فاز استاندارد (مانند سری OD1000 یا ABO620 اکسین درایو) میباشد.
جمعبندی
انتخاب بین اینورتر تک فاز و سه فاز یک تصمیم فنی حیاتی است که مستقیماً بر هزینه، کارایی و پایداری سیستم شما تأثیر میگذارد. اینورترهای تک فاز راهحلهای اقتصادی برای مصارف خانگی و سبک هستند، در حالی که اینورترهای سه فاز، ستون فقرات صنعت برای کاربردهای سنگین، دائمکار و پربازده محسوب میشوند. درک دقیق تفاوتها، به خصوص در سناریوی تبدیل برق تک فاز به سه فاز، کلید جلوگیری از اتلاف هزینه و آسیب به تجهیزات است.
