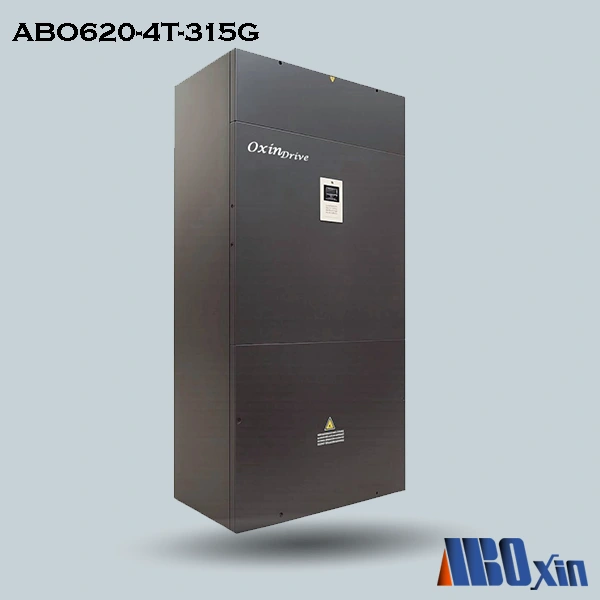

اینورتر ۳۱۵ کیلووات سه فاز اکسین درایو مدل ABO620-4T-315G (سنگینکار)
اینورتر ۳۱۵ کیلووات مدل ABO620-4T-315G از سری قدرتمند اکسین درایو، یک اینورتر کنترل دور موتور سه فاز با طراحی اختصاصی برای کاربریهای سنگین (Heavy Duty) است. این دستگاه با توان خروجی ۴۳۰ اسب بخار و تحمل اضافه بار ۲۰۰ درصد، گزینهای ایدهآل برای صنایع سیمان، فولاد، معدن و آب و فاضلاب محسوب میشود که به گشتاور راهاندازی بالا و پایداری دائمکار نیاز دارند. اگر به دنبال جایگزینی قدرتمند با بازدهی بالا نسبت به قیمت درایو کنترل دور موتور برندهای اروپایی هستید، مدل ABO620 با گارانتی آرماین بنیان اکسین به عنوان یک شرکت اتوماسیون صنعتی، پاسخگوی دقیق نیازهای اتوماسیون شماست.
جدول مشخصات فنی ABO620-4T-315G
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| مدل دستگاه | ABO620-4T-315G (سری G نشانگر Heavy Duty) |
| توان نامی | ۳۱۵ کیلووات (۴۳۰ اسب بخار) |
| ولتاژ ورودی | ۳۸۰ تا ۴۴۰ ولت AC (سه فاز) – ۵۰/۶۰ هرتز |
| جریان خروجی نامی | ۵۹۰ آمپر (در حالت Heavy Duty) |
| تحمل اضافه بار (Overload) | ۲۰۰ درصد (قدرت فوقالعاده برای بارهای لحظهای) |
| فرکانس خروجی | ۰ تا ۵۰۰ هرتز |
| مد کنترلی | وکتور کنترل بدون سنسور (SVC) / کنترل V/Hz |
| گشتاور راهاندازی | ۱۸۰ درصد در فرکانس ۰.۲۵ هرتز |
| ابعاد (ارتفاع×عرض×عمق) | ۱۲۵۰ × ۶۹۰ × ۳۴۵ میلیمتر |
قدرت کنترل و عملکرد اینورتر 315 کیلووات اکسین درایو
- دقت و پاسخدهی: با زمان پاسخ گشتاور ۱۰ میلیثانیه و دقت سرعت ±۰.۲٪، کنترل دقیقی روی فرآیند خواهید داشت.
- مدهای کنترلی پیشرفته: پشتیبانی از Sensor-less Vector Control برای حفظ گشتاور در دورهای پایین و مد V/Hz تقویت شده.
- PID کنترلر داخلی: دارای تابع PIO FDT برای کنترل دقیق فشار (در پمپها) یا دبی هوا (در فنها) بدون نیاز به کنترلر خارجی.
- عملکرد هوشمند: شامل کنترل نوسان فرکانس (Wobble)، راهاندازی پروازی (Flying Start) برای بارهای در حال چرخش و ترمز تحریک بیش از حد (Over Excitation Brake).
سختافزار، نصب و سیمکشی کنترل دور موتور 315 کیلووات اکسین درایو
طراحی سختافزاری اینورتر ۳۱۵ کیلووات اکسین درایو مدل ABO620-4T-315G با ابعاد ۱۲۵۰ میلیمتر ارتفاع، ۶۹۰ میلیمتر عرض و ۳۴۵ میلیمتر عمق، کاملاً متناسب با استانداردهای تابلوهای صنعتی فشار ضعیف و جهت نصب در سلولهای ایستاده صورت گرفته است. یکی از ویژگیهای مهندسی و بارز این مدل، بهرهگیری از ساختار خنککننده با کانال هوای ایزوله (Internal Isolation) به همراه صفحات محافظ گرد و غبار است؛ این طراحی با جداسازی کامل مسیر عبور جریان هوای خنککننده از بردهای حساس الکترونیکی، خطر آسیب دیدن قطعات در اثر نشست ذرات معلق محیطهای صنعتی را به حداقل رسانده و طول عمر دستگاه را تضمین میکند.
در بخش مدارات قدرت، این درایو به صورت پیشفرض مجهز به راکتور DC داخلی است که نقش مهمی در کاهش هارمونیکهای ورودی و حفاظت از بانک خازنی درایو ایفا میکند، از این رو طراحان تابلو برق نیازی به پیشبینی فضای اضافه برای نصب چوک DC خارجی نخواهند داشت. ترمینالهای قدرت ورودی و خروجی موتور متناسب با جریان نامی ۵۹۰ آمپر طراحی شدهاند و فضای کافی برای سربندی ایمن کابلهای با مقطع بالا یا شینهکشی استاندارد در نظر گرفته شده است. همچنین به منظور سهولت در اپراتوری و افزایش ایمنی، پنل کنترلی (Keypad) دستگاه قابلیت جدا شدن دارد و میتوان آن را توسط کابل رابط روی درب تابلو برق نصب کرد تا اپراتور بدون نیاز به باز کردن درب تابلو و مواجهه با خطرات برق فشار قوی، به پارامترها و تنظیمات دسترسی داشته باشد. در بخش فرمان نیز دسترسی به ترمینالهای ورودی و خروجی دیجیتال، آنالوگ و پورت شبکه RS485 به گونهای تعبیه شده که سیمکشی مدارات اتوماسیون و اتصال به PLC با کمترین پیچیدگی انجام پذیرد.
کاربردهای کنترل دور موتور سه فاز 315 کیلو وات
با توجه به اینکه این مدل یک اینورتر سه فاز ایرانی (مونتاژ/برند معتبر داخلی) با استاندارد Heavy Duty است، برای سنگینترین کاربردها توصیه میشود:
- آسیاب و سنگشکن (Crushers): به دلیل گشتاور راهاندازی ۱۸۰ درصدی، بر اینرسی اولیه سنگشکنها به راحتی غلبه میکند.
- اکسترودر و میکسر: حفظ گشتاور ثابت در دورهای پایین.
- پمپ و فن (ابعاد بزرگ): با استفاده از PID داخلی و مدهای صرفهجویی انرژی.
- نوار نقالههای طولانی: کنترل دقیق شیبهای مثبت و منفی.
امکانات ارتباطی و اتوماسیون
- پروتکل شبکه: پورت RS485 داخلی با پشتیبانی از پروتکل Modbus RTU جهت اتصال مستقیم به HMI و PLC.
- ورودی/خروجیهای فرمان (I/O):
- ۶ ورودی دیجیتال (شامل ۱ ورودی پالس سرعت بالا).
- ۲ ورودی آنالوگ (جریان/ولتاژ).
- ۲ خروجی دیجیتال ترانزیستوری و ۱ خروجی رلهای.
- ۱ خروجی آنالوگ برای مانیتورینگ جریان یا فرکانس.
سیستمهای حفاظتی و ایمنی
خیال شما از بابت سلامت الکتروموتور و درایو راحت خواهد بود. این دستگاه مجهز به حفاظتهای چندلایه است:
- محدودیت جریان سیکلبهسیکل (Cycle-By-Cycle): محافظت در برابر شوکهای ناگهانی جریان و اتصال کوتاه.
- حفاظت حرارتی: مانیتورینگ دمای هیتسینک و حفاظت اضافه بار موتور (I2t).
- حفاظت ولتاژی: مدیریت نوسانات ولتاژ ورودی و تثبیت ولتاژ لینک DC.
خرید و قیمت اینورتر کنترل دور موتور 315 کیلو وات 3 فاز اکسین درایو
خرید و استعلام قیمت درایو کنترل دور موتور ۳۱۵ کیلووات مدل ABO620، راهکاری هوشمندانه برای کاهش هزینههای پروژه بدون ریسک فنی است. این اینورتر سه فاز ایرانی با تلفیق قدرت عملکردی بالا و قیمت رقابتی، جایگزینی ایدهآل و مقرونبهصرفه برای برندهای گرانقیمت خارجی محسوب میشود. شرکت اتوماسیون صنعتی آرماین بنیان اکسین با تضمین گارانتی معتبر و تأمین قطعات یدکی مادامالعمر، امنیت کامل سرمایهگذاری شما را تضمین میکند؛ برای تجربه خریدی مطمئن و دریافت لیست قیمت بهروز، همین حالا با تیم فروش ما در ارتباط باشید.
