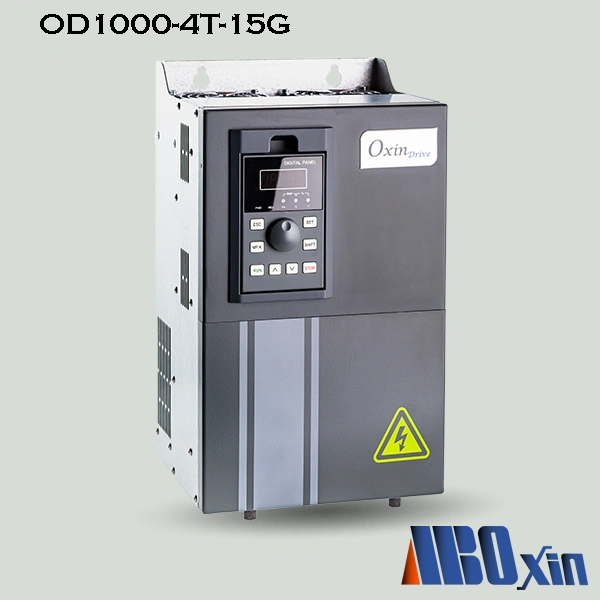

مشخصات اینورتر سه فاز ۱۵ کیلووات اکسین مدل OD1000-4T-15G
اینورترهای سری ABO-OD1000، از جمله اینورتر سه فاز اکسین درایو مدل OD1000-4T-15G، به عنوان درایوهایی همه‌کاره برای پوشش کاربردهای عمومی صنعتی طراحی شده‌اند. این دستگاه‌ها خصوصاً در مواردی که به کنترل V/Hz و کنترل برداری بدون حسگر (Sensor-less Vector Control) نیاز است، عملکردی عالی ارائه می‌دهند. این محصول یک اینورتر سینوسی ساخت ایران است که توسط شرکت آرمان بنیان اکسین، به عنوان یک شرکت اتوماسیون صنعتی در تهران، تولید و عرضه می‌شود.
| مشخصه | توضیحات |
|---|---|
| توان | 15KW (20HP) |
| ولتاژ ورودی | سه‌فاز 380Vac ~ 440Vac |
| جریان ورودی نامی | 35A |
| جریان خروجی نامی | 30A (جریان کلی: 32A) |
| فرکانس ورودی | 50Hz ~ 60Hz (±5%) |
| فرکانس خروجی | 0.00Hz ~ 600.00Hz |
| نوع کاربری | سنگین کار (Heavy Duty) |
| ابعاد دستگاه (H×W×D) | 280 × 145 × 190 mm |
| ترمینال‌های ورودی | 6 ورودی دیجیتال و 2 ورودی آنالوگ (قابل برنامه‌ریزی) |
| ترمینال‌های خروجی | 1 خروجی رله (NO/NC)، 1 خروجی کلکتور باز، 1 خروجی آنالوگ (قابل برنامه‌ریزی) |
| پورت ارتباطی | RS485 / Modbus با نرخ 4800 تا 115200 bps، فاصله تا 500 متر |
قابلیت‌های کنترل دور موتور اکسین درایو سه فاز OD1000-4T-15G
این اینورتر قابلیت‌های متنوعی را برای کنترل دقیق و کارآمد موتور ارائه می‌دهد:
روش‌های کنترل
- کنترل برداری بدون حسگر (SVC): ایده‌آل برای کاربردهای کنترلی با عملکرد بالا. (هر اینورتر یک موتور را راه‌اندازی می‌کند)
- کنترل برداری با حسگر (FVC): نیازمند نصب انکودر و کارت PG برای کنترل سرعت یا گشتاور با دقت بسیار بالا.
- کنترل V/f: مناسب برای بارهای عمومی مانند فن و پمپ یا کنترل همزمان چند موتور. این حالت از منحنی‌های V/f خطی، چندنقطه‌ای و مربعی پشتیبانی می‌کند.
دقت و پاسخگویی کنترل
- محدوده تنظیم سرعت: ۱:۱۰۰ (V/f) و ۱:۲۰۰ (SVC)
- دقت سرعت: ±۰.۵٪ (V/f) و ±۰.۲٪ (SVC)
- نوسان سرعت: ±۰.۳٪ (SVC)
- زمان پاسخ گشتاور: کمتر از ۱۰ میلی‌ثانیه (SVC)
- گشتاور راه‌اندازی: ۱۸۰٪ گشتاور نامی در فرکانس ۰.۵ هرتز (در هر دو حالت V/f و SVC)
تنظیمات فرکانس
- روش‌های تنظیم: دیجیتال، ترمینال‌های UP/DOWN، آنالوگ (AI1/AI2)، پالس و ارتباطی (MODBUS).
- فرکانس راه‌اندازی: ۰.۰۰ تا ۶۰۰.۰۰ هرتز.
- زمان شتاب/کاهش سرعت: ۰.۰۰ تا ۶۰۰۰۰ ثانیه (با ۴ مجموعه زمان قابل تنظیم).
روش‌های راه‌اندازی و توقف موتور
اینورتر اکسین درایو OD1000-4T-15G روش‌های مختلفی را برای کنترل شروع به کار و توقف موتور ارائه می‌دهد. برای راه‌اندازی، گزینه‌های راه‌اندازی مستقیم از فرکانس راه‌اندازی، راه‌اندازی با ترمز DC و راه‌اندازی پروازی (Flying Start) برای کنترل موتورهای در حال چرخش در دسترس است. همچنین، روش‌های توقف دستگاه شامل توقف با کاهش سرعت (Ramp to stop)، توقف آزاد (Coast to stop) و توقف با کاهش سرعت به همراه ترمز DC میباشد.
قابلیت‌های پیشرفته و حفاظتی
- PLC ساده: جهت اجرای برنامه‌های کنترلی ساده برای فرکانس یا ولتاژ.
- کنترل PID: برای کنترل حلقه بسته فرآیندهایی مانند فشار، جریان و دما.
- حفاظت کامل: شامل حفاظت از اضافه‌بار، توقف جریان و ولتاژ بیش از حد، و راه‌اندازی مجدد پس از قطع برق.
- پرش فرکانس (Skip Frequency): برای جلوگیری از رزونانس مکانیکی.
- ترمز دینامیکی: قابلیت اتصال مقاومت ترمز خارجی.
- کنترل فرکانس لرزشی (Wobble): مناسب برای صنایع نساجی.
- کپی و پشتیبان‌گیری پارامترها: امکان ذخیره و بازیابی آسان تنظیمات.
درجه حفاظت (IP) و شرایط محیطی کارکرد
| مشخصه | توضیحات |
|---|---|
| درجه حفاظت | IP20 |
| محیط نصب | فضای داخلی؛ دور از نور مستقیم خورشید، گرد و غبار، گازهای خورنده یا قابل اشتعال، بخار روغن و قطرات آب |
| دمای کاری | -10 ~ +40 °C (در 40 تا 60 °C، به‌ازای هر +1 °C، جریان خروجی 1٪ کاهش می‌یابد) |
| ارتفاع نصب | 0 ~ 2000 m (بالای 1000 m، به‌ازای هر 100 m افزایش، توان نامی 1٪ کاهش می‌یابد) |
| رطوبت مجاز | 0 ~ 95% RH (بدون تراکم) |
| لرزش مجاز | < 0.6 g |
نکته مهم: با توجه به درجه حفاظت IP20، استفاده از این اینورتر در محیط‌های صنعتی بسیار آلوده یا مرطوب، نیازمند قرارگیری آن در یک محفظه یا تابلوی محافظ با IP بالاتر است.
قابلیت اتصال مقاومت ترمز به اینورتر 15 کیلووات 3 فاز اکسین درایو
اینورتر مدل OD1000-4T-15G دارای ترمز چاپر داخلی (Inbuilt Brake Chopper) است و از طریق ترمینال‌های PB و P+ می‌توان مقاومت ترمز را به آن متصل کرد.
کاربردهای ترمز دینامیکی:
ترمز دینامیکی برای از بین بردن انرژی بازگشتی از موتور به اینورتر در شرایطی که موتور به یک ژنراتور تبدیل می‌شود، ضروری است. این قابلیت از بروز خطای افزایش ولتاژ (Overvoltage) جلوگیری می‌کند. اگر قصد خرید اینورتر کنترل دور موتور برای کاربردهای زیر را دارید، این ویژگی برای شما حیاتی است:
- کاهش سرعت سریع (Short Deceleration Time): برای توقف‌های فوری و کنترل‌شده.
- بارهای با اینرسی بالا: مانند سانتریفیوژ، چرخ‌فلک و فن‌های بزرگ.
- بارهای گرانشی (Overhauling Loads): در کاربردهایی نظیر آسانسور، بالابر و جرثقیل که بار به سمت پایین حرکت می‌کند.
- وجود نیروی خارجی محرک موتور.
راهنمای کار با پنل عملیاتی اینورتر سری OD1000 اکسین درایو
پنل عملیاتی اینورتر اکسین درایو سری OD1000 به عنوان مرکز فرماندهی و رابط اصلی کاربر با دستگاه عمل می‌کند و از طریق آن می‌توان تمامی جنبه‌های عملکردی اینورتر را کنترل، پیکربندی و نظارت کرد. این پنل شامل یک نمایشگر LED پنج رقمی برای نمایش اطلاعاتی نظیر فرکانس، کدهای خطا و مقادیر پارامترها، و مجموعه‌ای از کلیدهای کنترلی است. کلیدهای RUN و STOP/RESET وظیفه اصلی راه‌اندازی و توقف موتور و همچنین بازنشانی خطاها را بر عهده دارند. فرآیند تنظیمات و حرکت بین منوها با استفاده از کلیدهای UP (▲) و DOWN (▼) برای جابجایی و کلید SET برای ورود به منوها و تأیید نهایی تغییرات انجام می‌شود.
برای پیکربندی دستگاه، ابتدا باید با ساختار منطقی و سه‌سطحی منوهای آن آشنا شوید که شامل گروه پارامتر، کد تابع و مقدار تنظیم‌شده است. برای تغییر یک پارامتر، ابتدا کلید SET را فشار می‌دهید تا وارد لیست گروه‌ها (مانند P0, P1,…) شوید. پس از انتخاب گروه مورد نظر با کلیدهای جهت‌نما، مجدداً SET را می‌فشارید تا لیست کدهای تابع آن گروه را مشاهده کنید. با یافتن پارامتر دلخواه و فشردن دوباره‌ی SET، می‌توانید مقدار آن را با استفاده از کلیدهای UP/DOWN و SHIFT (برای جابجایی بین ارقام) تغییر دهید. در نهایت، برای ذخیره مقدار جدید باید کلید SET را فشار دهید و در صورت انصراف از تغییرات، کلید ESC شما را به مرحله قبل بازمی‌گرداند.
علاوه بر تنظیمات، این پنل یک ابزار نظارتی قدرتمند است که به شما اجازه می‌دهد پارامترهای زنده‌ای مانند فرکانس خروجی، جریان و ولتاژ را در حین کار مشاهده کنید. از این رو، یکی از مهم‌ترین اقدامات پس از نصب، انجام تنظیمات اولیه از طریق همین پنل است. شما باید اطلاعات دقیق پلاک موتور را در پارامترهای گروه P1 وارد کرده، حالت کنترل را در P0-01 مشخص نموده و منبع فرمان دستگاه را از طریق P0-02 تعیین کنید. برای بهینه‌سازی عملکرد در حالت‌های پیشرفته مانند وکتور کنترل، اجرای فرآیند خودتنظیمی یا Auto-tuning (پارامتر P1-37) که از طریق همین پنل فعال می‌شود، یک گام ضروری برای تطبیق کامل اینورتر با موتور شما است.
قیمت و خرید اینورتر سه فاز ۱۵ کیلووات اکسین درایو مدل OD1000-4T-15G
اینورتر اکسین مدل OD1000 به عنوان یک محصول پیشرفته، با بالاترین سطح کیفیت و با اتکا به دانش فنی متخصصان داخلی در کشور تولید شده است. شما می‌توانید این محصول را به صورت مستقیم و بدون هیچ واسطه‌ای از شرکت آرمان بنیان اکسین تهیه کرده و از مزایای خرید مستقیم از تولیدکننده بهره‌مند شوید. جهت اطلاع از قیمت اینورتر تبدیل سه فاز به سه فاز برای این مدل با توجه به مشخصات آن، می‌توانید از طریق راه‌های ارتباطی با کارشناسان ما در تماس باشید.
برای اطلاع از آخرین قیمت اینورتر و ثبت سفارش، کافی است با کارشناسان فنی ما تماس بگیرید. تیم آرمان بنیان اکسین آماده است تا علاوه بر اعلام قیمت، مشاوره تخصصی کاملاً رایگان به شما ارائه دهد تا اطمینان حاصل کنید که این مدل بهترین انتخاب برای کاربرد صنعتی شماست. همچنین اگر در کنار این درایو سه فاز، پروژه شما به کنترل موتورهای کوچک‌تر نیاز دارد، می‌توانید سایر محصولات را بررسی کنید. برای مشاهده مشخصات و شرایط خرید اینورتر کنترل دور موتور تک فاز نیز می‌توانید از بخش مربوطه در سایت دیدن فرمایید.
