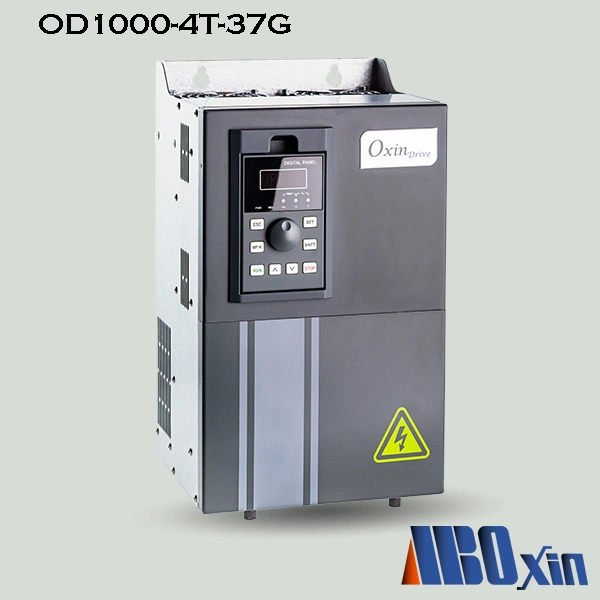

معرفی اینورتر 37 کیلووات سه فاز مدل OD1000-4T-37G اکسین درایو
سری ABO-OD1000 از محصولات برند ایرانی OXIN DRIVE، اینورترهایی چندکاره برای کاربردهای عمومی هستند که کنترل V/Hz و کنترل برداری بدون سنسور سرعت (Sensorless Vector Control) را ارائه می‌دهند. مدل OD1000-4T-37G با توان 37 کیلووات، گزینه‌ای قدرتمند و کارآمد برای سیستم‌های صنعتی سنگین‌کار محسوب می‌شود. این محصول با دقت بالا، پاسخ سریع گشتاور و امکانات کنترلی متنوع، عملکردی پایدار و ایمن را در محیط‌های مختلف فراهم می‌کند. همچنین به عنوان یک اینورتر ساخت ایران، گزینه‌ای مناسب برای صنایع داخلی به شمار می‌رود.
مشخصات فنی اینورتر OD1000-4T-37G سنگین کار
| مشخصه | مقدار |
|---|---|
| توان نامی | 37kW |
| جریان خروجی نامی | 75A |
| جریان ورودی نامی | 80A |
| ولتاژ ورودی نامی | سه‌فاز AC380V~AC480V |
| فرکانس ورودی | 50Hz/60Hz ±5% |
| راندمان | ≥95% (برای مدل‌های 11 تا 45kW) |
| چاپر ترمز | اختیاری (داخلی نیست؛ نیاز به نصب مقاومت خارجی دارد) |
ویژگی‌های کنترلی اینورتر اکسین مدل 4T-37G
- پشتیبانی از کنترل V/f و کنترل برداری بدون سنسور
- گشتاور شروع بالا: 180% در فرکانس 0.5Hz
- دقت سرعت در کنترل برداری: ±0.2%
- نوسان سرعت: ±0.3%
- پاسخ گشتاور کمتر از 10ms
- تنظیم فرکانس از طریق ورودی آنالوگ، دیجیتال، پالس و پنل
- فرکانس خروجی: 0.00 تا 600.00Hz با دقت 0.01Hz
- ظرفیت اضافه بار: 150% برای 1 دقیقه، 180% برای 10 ثانیه، 200% برای 0.5 ثانیه
ترمینال‌های ورودی و خروجی اینورتر 37 کیلووات سه فاز اکسین درایو
| نوع | مشخصات |
|---|---|
| ورودی دیجیتال | 6 عدد (قابل برنامه‌ریزی، سازگار با NPN/PNP) |
| ورودی آنالوگ | 2 عدد (یک عدد ولتاژ/جریان، دیگری فقط ولتاژ) |
| خروجی دیجیتال | 1 عدد خروجی دیجیتال و 1 خروجی پالس تا 50kHz |
| خروجی رله | 1 عدد (قابل گسترش تا 2) |
| خروجی آنالوگ | 1 عدد (قابل گسترش تا 2) |
| ارتباطات | RS485 / Modbus |
توابع ویژه و قابلیت‌های پیشرفته
- کپی و بازیابی پارامترها
- کنترل PID داخلی و PLC ساده
- قابلیت Start پروازی (Flying Start)
- تنظیم و نمایش پارامترهای گسترده
- کنترل سرعت 16 مرحله‌ای قابل برنامه‌ریزی
- حفاظت در برابر خطاهای ولتاژ، جریان، دما و اضافه‌بار
- راه‌اندازی مجدد خودکار پس از قطع برق
- کنترل افت ولتاژ، کنترل فن، کنترل فرکانس لرزشی
- کنترل V/f تفکیک‌شده و تضعیف میدان (Field Weakening)
تکنولوژی PID در اکسین درایو OD1000-4T-37G
اینورترهای سری ABO-OD1000 اکسین درایو، از جمله مدل سه فاز 37 کیلوواتی OD1000-4T-37G، دارای قابلیت کنترل PID (تناسبی-انتگرالی-مشتق‌گیر) داخلی هستند که برای کنترل فرآیندها به کار می‌رود. این تکنولوژی به اینورتر اجازه می‌دهد تا یک سیستم حلقه بسته تشکیل دهد و متغیر کنترل‌شده را در یک مقدار هدف پایدار نگه دارد. با استفاده از PID، اینورتر می‌تواند بر اساس تفاوت بین سیگنال بازخورد (مانند فشار، دما یا جریان) و سیگنال هدف، عملیات تناسبی، انتگرالی و مشتق‌گیر را انجام داده و فرکانس خروجی خود را تنظیم کند.
در این مدل اینورتر کنترل دور موتور ac، مقادیر هدف و بازخورد PID به صورت مقادیر نسبی (درصد) از 0.0% تا 100.0% تنظیم می‌شوند. سیگنال هدف PID (PID setting) را می‌توان از طریق تنظیم دیجیتال (PA-01)، ورودی‌های آنالوگ AI1/AI2، پتانسیومتر روی پنل، ورودی پالس (X6)، یا ارتباطات Modbus/CAN/CANopen تنظیم کرد. همچنین، سیگنال بازخورد (PID feedback) را می‌توان از ورودی‌های آنالوگ AI1/AI2، پتانسیومتر پنل، یا ورودی پالس (X6) دریافت کرد. این قابلیت برای کاربردهایی مانند کنترل جریان، کنترل فشار و کنترل دما که نیاز به پایداری متغیرهای فرآیند دارند، بسیار مناسب است. گروه پارامترهای PA در منوال کاربری، به طور خاص به تنظیمات PID مانند گین‌های Kp, Ti, Td و سایر ویژگی‌ها اختصاص دارد.
شرایط محیطی نصب و عملکرد اکسین درایو
- مکان نصب: فضای داخلی بدون گردوغبار و نور مستقیم
- دمای محیط: -10 تا +40 درجه سانتی‌گراد (کاهش جریان خروجی در دمای بالاتر)
- رطوبت نسبی: 0 تا 95% بدون چگالش
- ارتفاع قابل قبول: تا 2000 متر (کاهش توان از ارتفاع 1000 متر به بالا)
- روش خنک‌سازی: هوای اجباری
جدول ابعاد و مشخصات فیزیکی اینورتر سه فاز اکسین درایو
| مشخصه | مقدار |
|---|---|
| ابعاد خارجی | (405mm*255mm*205mm (H*W*D |
| اندازه سوراخ نصب | Φ10 میلی‌متر |
| وزن | 17.8 کیلوگرم |
| درجه حفاظت | IP20 |
رابط کاربری و پنل کنترل
پنل اینورتر دارای نمایشگر دیجیتال LED پنج رقمی با دکمه‌های عملیاتی کامل شامل RUN، STOP/RESET، SET، ESC و کلیدهای جهت‌نما است. کاربران می‌توانند به‌راحتی تنظیمات را مشاهده، تغییر و ذخیره کنند. رابط کاربری پشتیبانی از حالت‌های نمایش پارامتر کامل، سریع تعریف‌شده و اصلاح‌شده دارد.
نکات ایمنی و سیم‌کشی اکسین درایو OD1000-4T-37G
برای نصب و استفاده از اینورتر، رعایت نکات ایمنی الزامی است:
- فقط پرسنل متخصص و آموزش‌دیده مجاز به انجام سیم‌کشی و نصب دستگاه هستند.
- دستگاه و موتور باید به‌درستی و ایمن به زمین متصل شوند تا از خطر برق‌گرفتگی جلوگیری شود.
- اتصال برق سه‌فاز به ترمینال‌های خروجی ممنوع است و باعث آسیب جدی به تجهیزات می‌شود.
- سیم‌های سیگنال باید از کابل‌های قدرت جدا باشند یا به صورت عمود بر هم عبور داده شوند تا از تداخل الکترومغناطیسی جلوگیری شود.
- در صورتی که طول کابل موتور بیش از 100 متر باشد، نصب راکتور خروجی الزامی است.
- پیچ‌های ترمینال باید کاملاً محکم بسته شوند.
- سیگنال AC 220V فقط باید به ترمینال‌های کنترل تعیین‌شده متصل شود.
- کابل انکودر باید شیلددار باشد و لایه شیلد به زمین متصل گردد.
سازگاری الکترومغناطیسی (EMC)
محصول مطابق با استانداردهای بین‌المللی IEC/EN61800-3 طراحی شده و توصیه می‌شود در محیط‌های صنعتی دارای نویز بالا از فیلتر EMC و کابل‌های شیلددار استفاده شود. تمام تجهیزات باید به درستی ارت شوند.
راهنمای عیب‌یابی امسین درایو سه فاز OD1000-4T-37G
اینورتر اکسین درایو مدل OD1000-4T-37G دارای قابلیت ثبت سه خطای آخر است که از طریق پارامترهای U1-00، U1-09 و U1-18 قابل مشاهده هستند. کدهای خطا از 1 تا 46 را شامل می‌شود که هرکدام نشان‌دهنده نوعی از ناهنجاری در عملکرد دستگاه هستند. در صورت بروز خطا، ابتدا دستگاه را خاموش کرده و پس از بررسی کد خطا و علت احتمالی آن مطابق راهنمای دستگاه، اقدام به رفع مشکل کنید. در صورتی که خطا قابل رفع نباشد یا تکرار شود، با خدمات فنی تماس بگیرید تا از آسیب بیشتر به تجهیزات جلوگیری شود. شماره تماس بخش خدمات را نیز میتوانید از طریق همین سایت بیابید.
خرید و قیمت اینورتر 37 کیلووات سه فاز مدل OD1000-4T-37G اکسین درایو
برای خرید اینورتر 37 کیلووات سه فاز مدل OD1000-4T-37G از برند OXIN DRIVE، میتوانید از طریق همین فروشگاه اتوماسیون صنعتی تهران اقدام کرده و محصول خود را به صورت مستقیم و مطمئن سفارش دهید. شرکت آرمان بنیان اکسین این محصولات را با بالاترین کیفیت ممکن تولید کرده و با قیمت مناسب به فروش می‌رساند. این محصول یکی از گزینه‌های باکیفیت در بین اینورتر صنعتی ایرانی به شمار می‌رود. جهت دریافت اطلاعات بیشتر یا بررسی به‌روزترین قیمت کنترل دور موتور سه فاز، همین حالا با ما در ارتباط باشید.
