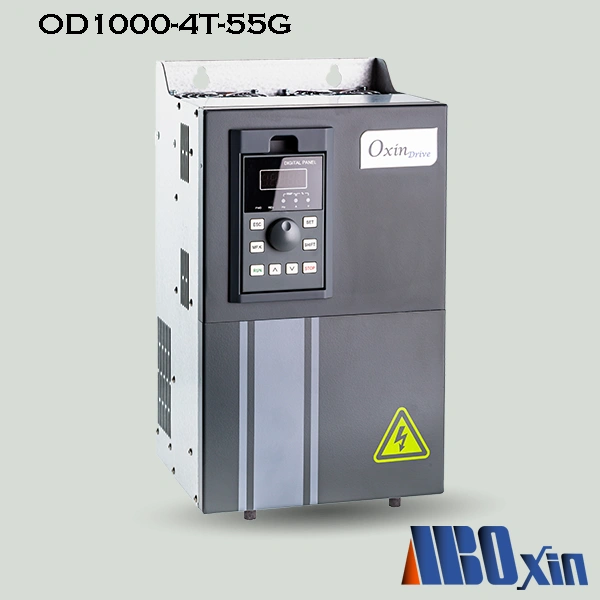

مشخصات اینورتر 55 کیلووات سه فاز اکسین درایو مدل OD1000-4T-55G
اینورتر اکسین درایو مدل OD1000-4T-55G، به عنوان عضوی از خانواده درایوهای سری ABO-OD1000 اکسین درایو، یک راهکار پیشرفته و قابل اعتماد برای کاربردهای عمومی صنعتی است. این سری از اینورتر کنترل دور موتور ac به طور تخصصی برای پروژه‌هایی طراحی شده‌اند که به کنترل دقیق سرعت و گشتاور از طریق مدهای کنترلی V/Hz و کنترل برداری بدون سنسور (SVC) نیاز دارند. مدل OD1000-4T-55G که یک اینورتر درایو ایرانی محسوب می‌شود، با ارائه مجموعه‌ای از ویژگی‌ها و قابلیت‌های فنی برجسته، پاسخی کامل به نیازهای مختلف صنایع در ایران است.
| مشخصه فنی | مقدار |
|---|---|
| مدل | OD1000-4T-55G |
| سطح ولتاژ | سه فاز 380Vac |
| قدرت موتور سازگار | 55kW (75HP) |
| قدرت نامی درایو | 55KW |
| ولتاژ ورودی نامی | سه فاز 380Vac(پشتیبانی از 208V تا 480V) |
| جریان ورودی نامی | 118A |
| جریان خروجی نامی | 110A |
| محدوده فرکانس خروجی | 0.00Hz تا 600.00Hz |
| روش خنک‌سازی | خنک‌سازی با هوای اجباری (Forced Air Cooling) |
| ابعاد | (455mm*300mm*240mm (H*W*D |
| وزن | 17.8KG |
ویژگی‌های کاربردی اکسین درایو 55 کیلووات سه فاز
پنل عملیاتی و نمایشگر پیشرفته
پنل دیجیتال این درایو کنترل دور موتور ac امکان نظارت دقیق بر وضعیت کاری، تغییر پارامترها و کنترل کامل (شروع و توقف) را فراهم می‌کند.
- نمایشگر LED پنج رقمی: جهت نمایش فرکانس، جریان، ولتاژ، کدهای خطا و سایر داده‌های نظارتی.
- نشانگرهای وضعیت: شامل FWD/REV برای جهت چرخش، و واحدهای Hz, A, V.
- کلیدهای کاربردی: کلیدهای RUN, STOP/RESET, SET, ESC و کلید چندمنظوره (MF.K) برای دسترسی سریع و آسان به تنظیمات.
ترمینال‌های مدار اصلی و کنترل
اینورتر OD1000-4T-55G مجهز به مجموعه‌ای کامل از ورودی‌ها و خروجی‌ها برای حداکثر انعطاف‌پذیری در نصب و راه‌اندازی است:
- ترمینال‌های مدار اصلی: ورودی سه فاز AC (R, S, T)، خروجی سه فاز به موتور (U, V, W)، ورودی اتصال مقاومت ترمز (P+, PB, B1) و ترمینال اتصال به زمین (PE).
- ترمینال‌های کنترل: شامل 6 ورودی دیجیتال، 2 ورودی آنالوگ، 2 خروجی آنالوگ، خروجی‌های رله و پورت ارتباطی MODBUS (RS485) برای اتصال به سیستم‌های اتوماسیون.
گروه‌های پارامتری
این درایو دارای گروه‌های پارامتری متعددی است که امکان سفارشی‌سازی دقیق عملکرد را برای کاربردهای مختلف فراهم می‌کند. برخی از این گروه‌ها عبارتند از:
- P0 (توابع پایه): تنظیمات اساسی مانند روش کنترل، منبع فرمان و فرکانس، و زمان‌های شتاب.
- P1 (پارامترهای موتور): ورود اطلاعات پلاک موتور برای عملکرد بهینه.
- P2 & P3 (کنترل برداری و V/f): تنظیمات پیشرفته مربوط به مدهای کنترلی.
- P4 & P5 (ورودی و خروجی‌ها): پیکربندی عملکرد ترمینال‌های دیجیتال و آنالوگ.
- P6 (کنترل شروع/توقف): تنظیم روش‌های مختلف راه‌اندازی و توقف، شامل ترمز DC.
- P9 (پارامترهای حفاظتی): تنظیم دقیق حفاظت‌های اضافه بار، اضافه ولتاژ، افت فاز و…
- PA (کنترل PID): پارامترهای مربوط به کنترلر PID داخلی برای کنترل فرآیندهای صنعتی.
- PD (ارتباطات MODBUS): تنظیمات مربوط به شبکه شدن درایو.
قابلیت‌های حفاظتی OD1000-4T-55G
- دارای کنترل‌های پیشرفته شامل کنترل برداری بدون سنسور، کنترل V/F، کنترل چند سرعته، PLC ساده، و کنترل طول ثابت.
- دارای قابلیت Flying Start برای راه‌اندازی موتور در حال چرخش.
- دارای قابلیت خود تنظیمی جهت شناسایی دقیق پارامترهای موتور برای دستیابی به بهترین عملکرد.
- شامل لیست جامعی از حفاظت‌ها شامل اضافه جریان، اضافه ولتاژ، افت ولتاژ، گرمای بیش از حد، خطای اتصال به زمین، و حفاظت حرارتی موتور.
- طراحی مطابق با استانداردهای IEC/EN61800-3 برای کاهش تداخل الکترومغناطیسی و عملکرد پایدار در محیط‌های صنعتی.
قیمت و خرید درایو کنترل دور موتور ایرانی سه فاز 55 کیلووات OD1000-4T-55G
برای اطلاع از قیمت دقیق، دریافت مشاوره فنی رایگان و خرید اینورتر 55 کیلووات سه فاز مدل OD1000-4T-55G، می‌توانید به صورت مستقیم با کارشناسان فروش این شرکت اتوماسیون صنعتی تهران یعنی آرمان بنیان اکسین تماس حاصل فرمایید. این محصول به عنوان یک اینورتر ایرانی با کیفیت و قابل رقابت، همراه با خدمات پس از فروش و پشتیبانی فنی معتبر توسط متخصصان این شرکت عرضه می‌گردد و گزینه‌ای ایده‌آل برای بهینه‌سازی فرآیندهای صنعتی شما محسوب می‌شود.
