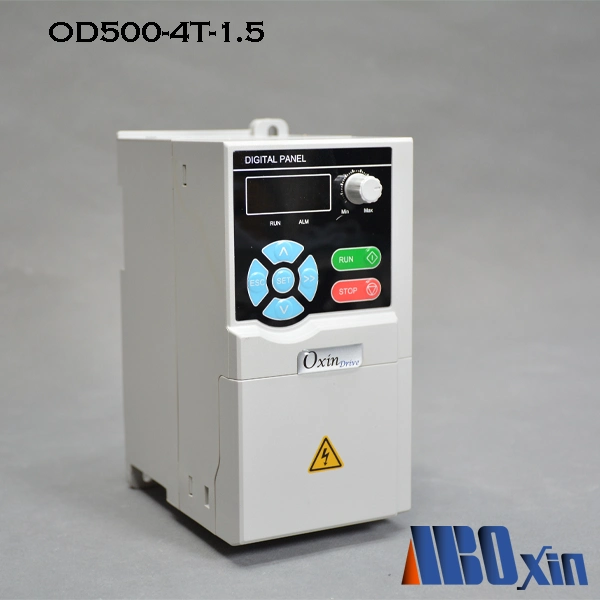

اینورتر ۱٫۵ کیلووات سه فاز مدل OD500-4T-1.5 اکسین درایو

توضیحات

مشخصات اینورتر 1.5 کیلووات سه فاز اکسین درایو مدل OD500-4T-1.5

اینورتر OD500-4T-1.5 از سری درایوهای حرفه‌ای برند اکسین درایو است که با طراحی دقیق و قابلیت‌های پیشرفته، پاسخگوی نیاز صنایع گوناگون در حوزه‌های کنترل دور موتورهای سه فاز می‌باشد. این مدل با توان ۱.۵ کیلووات (۲ اسب بخار) برای کاربردهای متنوعی مانند فن، پمپ، ماشین‌آلات بسته‌بندی و نساجی طراحی شده و با ولتاژ ورودی سه فاز ۳۸۰ تا ۴۴۰ ولت کار می‌کند.

قابلیت‌های نرم‌افزاری و توابع کنترلی پیشرفته اینورتر اکسین درایو

علاوه بر امکانات ذکر شده در جدول بالا، مدل OD500-4T-1.5 دارای ویژگی‌های فنی و کنترلی گسترده‌ای است که انعطاف‌پذیری آن را در پروژه‌های پیچیده افزایش می‌دهد:

• توابع کنترلی هوشمند: شامل کنترل PID، کنترل فرکانس چند مرحله‌ای (Multi-step Freq) و PLC داخلی ساده برای برنامه‌ریزی مراحل عملکردی بدون نیاز به کنترلر خارجی.
• مدیریت حرکت و گشتاور: دارای قابلیت‌های کنترل اُفت سرعت (Droop Control)، کنترل نوسان فرکانس (Wobble Frequency Control) و کنترل طول ثابت (Fixed Length Control).
• شروع مجدد و ترمزینگ: مجهز به قابلیت “شروع پرواز” (Flying Start) برای راه‌اندازی نرم موتور در حال چرخش پس از قطع برق، ترمز تحریک بیش از حد (Over Excitation Brake) و کنترل ترمز مکانیکی.
• بهینه‌سازی عملکرد: تنظیم خودکار دقیق پارامترهای موتور (Precise Autotune)، کنترل میدان ضعیف برجسته و تقسیم کنترل V/Hz.
• حفاظت کامل موتور: شامل محافظت حرارتی موتور، محدودیت جریان چرخه‌ای (Cycle-By-Cycle Current Limit) و حفاظت‌های توقف (Stall Protections).
• مدیریت منحنی V/F: قابلیت تنظیم منحنی به صورت خطی (Line)، چند نقطه‌ای (Multi-point) و مربعی (Square) برای بارهای مختلف.

ورودی‌ها و خروجی‌ها (I/O)

ترمینال‌های کنترلی در این درایو برای ارتباط دقیق با سنسورها و سیستم‌های اتوماسیون طراحی شده‌اند:

• ورودی‌های دیجیتال (X1-X5): شامل 5 ورودی قابل برنامه‌ریزی (PLC Digital input) با سطح ولتاژ 24VDC و جریان 5mA (محدوده کاری 10-30 ولت).
• ورودی آنالوگ (AI1): یک ورودی قابل تنظیم که می‌تواند به صورت ولتاژی (0-10V) یا جریانی (0-20mA) عمل کند (پیش‌فرض کارخانه: 0-10V). امکان استفاده همزمان از ورودی‌های آنالوگ برای کنترل دقیق فرکانس وجود دارد.
• خروجی رله (RA/RB/RC): یک خروجی رله‌ای با کنتاکت باز و بسته، دارای ظرفیت 250VAC/3A یا 30VDC/3A.
• خروجی آنالوگ (AO1): قابل برنامه‌ریزی به صورت 0-10V یا 0-20mA.
• شبکه صنعتی: پورت RS485 با پشتیبانی کامل از پروتکل Modbus RTU (نرخ انتقال تا 115200bps) تا فاصله 500 متر.

راهنمای ترمینال‌های قدرت و اتصالات

برای نصب صحیح و ایمن، شناخت ترمینال‌های مدار اصلی ضروری است:

• ورودی برق شبکه (R/L1, S/L2, T/L3): محل اتصال برق سه فاز ورودی.
• خروجی به موتور (U/T1, V/T2, W/T3): محل اتصال کابل‌های موتور (هرگز برق شبکه به این ترمینال‌ها وصل نشود).
• اتصال مقاومت ترمز (PB, B1): جهت اتصال مقاومت ترمز در کاربردهایی با اینرسی بالا.
• اتصال زمین (PE): ترمینال ارت برای حفاظت و تخلیه جریان نشتی.

الزامات نصب، ایمنی و سیم‌بندی استاندارد

برای تضمین طول عمر دستگاه و حفظ ایمنی اپراتور، رعایت اصول استاندارد در نصب و سیم‌کشی حیاتی است. تمامی مراحل سیم‌کشی باید دقیقاً مطابق با کدهای ایمنی صنعتی و مقررات EMC انجام شود تا از عملکرد صحیح دستگاه اطمینان حاصل گردد. یکی از نکات کلیدی در کابل‌کشی، جداسازی کابل‌های سیگنال و فرمان از کابل‌های قدرت است؛ این خطوط باید تا حد امکان از یکدیگر فاصله داشته باشند و در صورتی که اجباراً نیاز به تقاطع آن‌ها باشد، این عمل باید به صورت عمودی (زاویه ۹۰ درجه) انجام شود تا نویز و تداخل الکترومغناطیسی (EMI) به حداقل برسد.

کاربردهای اینورتر 1.5 کیلووات سه فاز

این مدل از اینورتر اکسین درایو به دلیل توان مناسب، طراحی صنعتی و امکانات برنامه‌پذیر، در بسیاری از سیستم‌های صنعتی و نیمه‌صنعتی مورد استفاده قرار می‌گیرد. از جمله مهم‌ترین کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• سیستم‌های تهویه مطبوع و کنترل هوای صنعتی
• ماشین‌آلات بسته‌بندی و پرکن
• خطوط تولید نساجی و چاپ
• فن‌ها و پمپ‌های صنعتی
• نوار نقاله‌ها و تجهیزات حمل مواد

قیمت و خرید اینورتر سه فاز OD500-4T-1.5 اکسین درایو

اینورترهای برند OXIN، از جمله مدل OD500-4T-1.5، با در نظر گرفتن نیازهای بازار ایران و استانداردهای جهانی طراحی و تولید یا وارد می‌شوند. قیمت‌گذاری این محصول بر اساس کیفیت ساخت، امکانات فنی و نوسانات بازار به‌روزرسانی می‌گردد. جهت دریافت اطلاعات دقیق در مورد قیمت روز، شرایط خرید عمده یا ثبت سفارش برای پروژه‌های صنعتی، کارشناسان واحد فروش شرکت آرمان بنیان اکسین آماده پاسخگویی هستند. شما می‌توانید از طریق تماس تلفنی یا مراجعه حضوری، نسبت به استعلام قیمت و دریافت مشاوره تخصصی اقدام نمایید. همچنین برای دریافت قیمت کنترل دور موتور سه فاز نیز می‌توانید از همین طریق اقدام کرده و با ما در ارتباط باشید.
