اینورتر چیست؟ آشنایی کامل با اینورتر، انواع و طرز کار آن

چه مدیر مجموعه‌ای باشید که به دنبال بهینه‌سازی هزینه‌هاست، چه یک مهندس یا تکنسین فنی که با چالش‌های راه‌اندازی و کنترل موتورها روبرو است، و یا دانشجویی که مشتاق درک فناوری‌های کلیدی در اتوماسیون است، همواره به دنبال راه حلی مناسب جهت بهینه سازی مصرف انرژی و همچنین تجهیزی جهت کنترل دقیق فرآیندهای تولیدی هستید. پاسخ بخش بزرگی از این نیازها در یک دستگاه خلاصه می‌شود: اینورتر. این دستگاه الکترونیکی پیشرفته با در اختیار گرفتن کامل سرعت و گشتاور موتور، نه تنها هزینه‌ها را بهینه‌ می‌کند، بلکه دقت، کیفیت و طول عمر کل سیستم را افزایش می‌دهد. در این مقاله جامع از سایت شرکت آرمان بنیان اکسین، به عنوان شرکت اتوماسیون صنعتی در تهران، با سالها در تجربه در زمینه تامین تجهیزات کمپرسورهای هوای فشرده و نیز، فروش اینورتر این مقاله را به طور تخصصی به شما ارائه می‌دهد.

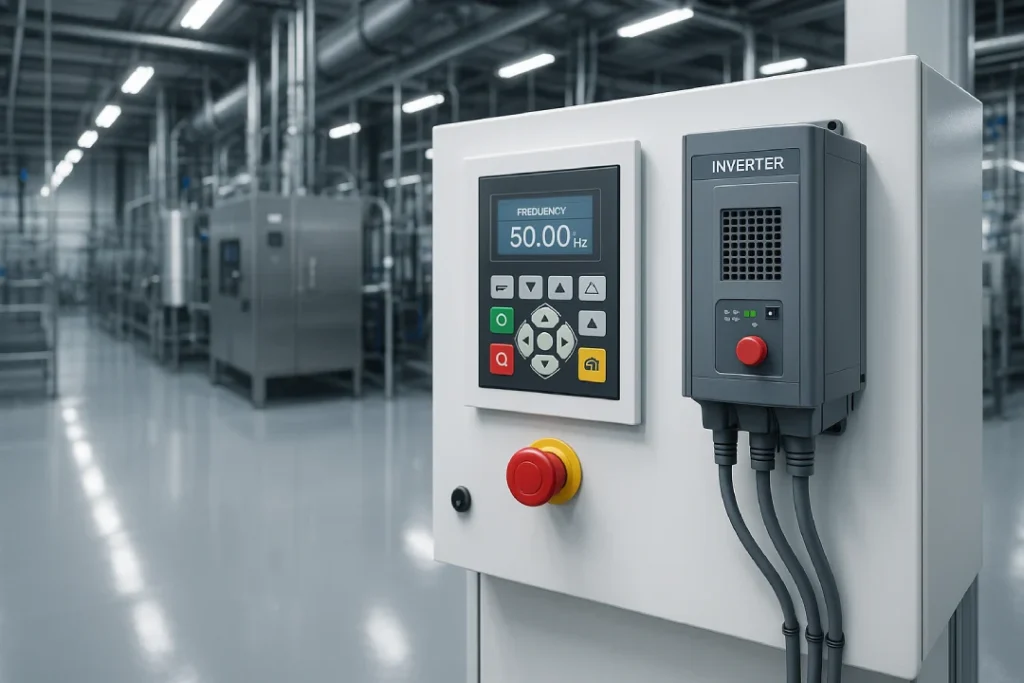

 اینورتر صنعتی (درایو) چیست؟

برای پاسخ دقیق به این سوال، باید بدانیم که واژه اینورتر در صنعت اغلب برای توصیف کل یک سیستم کنترل دور موتور به کار می‌رود، در حالی که از نظر فنی، تنها یک بخش از آن است. برای درک کامل، بیایید این اصطلاح را در کناراصطلاح رایج دیگر، یعنی VFD، تعریف کنیم.



درایو فرکانس متغیر (VFD – Variable Frequency Drive)

یک VFD، دستگاه الکترونیکی هوشمندی است که سرعت و عملکرد یک موتور الکتریکی را با تنظیم فرکانس و ولتاژ برق ورودی به آن، کنترل می‌کند. این فرآیند با تبدیل برق متناوب (AC) ورودی به برق مستقیم (DC) و سپس تبدیل مجدد آن به AC با فرکانس و ولتاژ قابل تنظیم برای موتور انجام می‌شود، لازم به ذکر است که خروجی VFD شبه سینوسی است.

VFD نام تخصصی و دقیق برای کل این سیستم کنترل‌کننده است.

اینورتر (Inverter)

اینورتر در واقع یکی از اجزای اصلی و حیاتی تشکیل‌دهنده یک VFD است. وظیفه تخصصی این بخش، تبدیل برق مستقیم (DC) ذخیره‌شده به برق متناوب (AC) با ولتاژ و فرکانس قابل تنظیم برای موتور است. این کار با استفاده از سوئیچ‌های پرسرعت الکترونیکی مانند IGBTها انجام می‌شود. با این حال، در صنعت و کاربردهای عمومی، واژه «اینورتر» اغلب به صورت مترادف با «درایو فرکانس متغیر (VFD)» استفاده می‌شود و به کل دستگاه کنترل‌کننده سرعت موتور AC اشاره دارد. به عبارتی، از آنجایی که اینورتر بخش کلیدی کنترل فرکانس و ولتاژ خروجی است، نام این بخش به کل دستگاه تعمیم داده شده است.

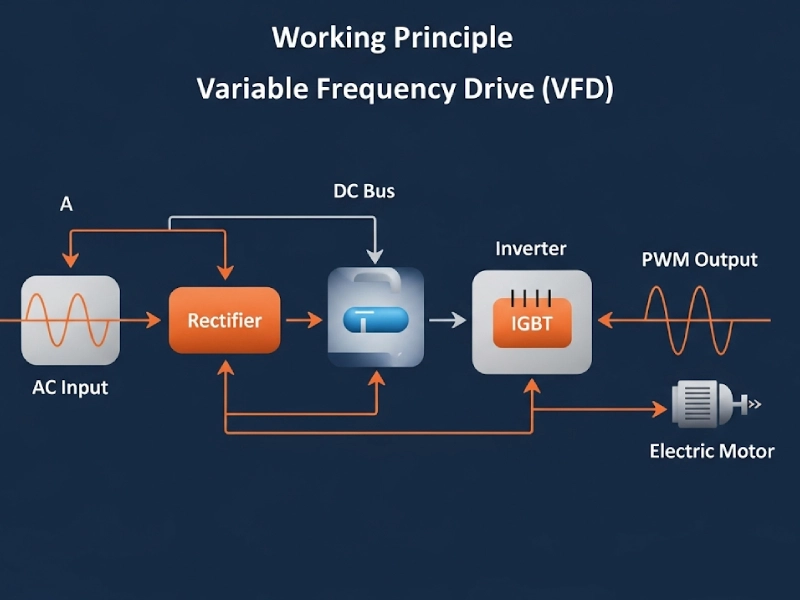

طرز کار اینورتر چگونه است؟

اساس و طرز کار اینورتر بر یک فرآیند سه مرحله‌ای تبدیل انرژی استوار است: تبدیل جریان متناوب (AC) ورودی به جریان مستقیم (DC) و سپس معکوس کردن آن به جریان متناوب (AC) با فرکانس و ولتاژ کنترل‌شده. این مسیر به ظاهر ساده، قلب فناوری اینورتررا تشکیل می‌دهد.

این فرآیند در سه مرحله زیرانجام می‌شود:

1. تبدیل AC به DC (یکسو کردن): در مرحله اول، ولتاژ متناوب AC از طریق یک یکسوکننده (Rectifier) که معمولاً از دیودها تشکیل شده، به ولتاژ مستقیم DC تبدیل می‌شود. این دیودها جریان را تنها در یک جهت عبور می‌دهند. در سیستم‌های سه فاز، معمولاً از شش دیود و در سیستم‌های تک فاز، از چهار دیود استفاده می‌شود.
2. تنظیم و فیلتر کردن ولتاژ DC (باس DC): ولتاژ DC به دست آمده، در خازن‌های بزرگی ذخیره و فیلتر می‌شود تا یک منبع تغذیه پایدار و صاف ایجاد گردد. این بخش که “باس DC” نام دارد، مانند یک باتری عمل کرده و انرژی را برای مرحله بعد ذخیره می‌کند.
3. تبدیل DC به AC و مدولاسیون عرض پالس (PWM): در مرحله نهایی، بخش پاور، خود را نشان می‌دهد. ولتاژ DC ذخیره شده با استفاده از کلیدهای نیمه‌هادی قدرت (معمولاً IGBT) به یک موج سینوسی مصنوعی یا “شبه AC” برای موتور تبدیل می‌شود. این کلیدها با روشن و خاموش شدن بسیار سریع (بین ۴ تا ۱۶ کیلوهرتز) و با تکنیک مدولاسیون عرض پالس (PWM)، امکان کنترل دقیق فرکانس و ولتاژ خروجی را فراهم می‌کنند و در نتیجه سرعت موتور کنترل می‌شود.

چرا باید از اینورتر استفاده کرد؟ (مزایا و دلایل اهمیت)

حال که می‌دانیم کار اینورتر چیست، باید به مزایای آن بپردازیم و ببینیم اصلا چرا به اینورتر نیاز داریم؟ استفاده از اینورترها مزایای قابل توجه و در هم تنیده‌ای را به همراه دارد که آن‌ها را به یک جزء حیاتی در صنعت مدرن تبدیل کرده است. مهم‌ترین دلیل، بهره‌وری انرژی است؛ این دستگاه‌ها با کنترل هوشمند سرعت موتور، مصرف انرژی را به طور چشمگیری، گاهی تا ۸۰ درصد، کاهش می‌دهند. این صرفه‌جویی به خصوص در کاربردهایی مانند پمپ‌ها، فن‌ها و کمپرسورها که ۷۵ درصد از موارد استفاده VFD ها را تشکیل می‌دهند، مشهود است. علاوه بر صرفه‌جویی، اینورترها با فراهم آوردن راه‌اندازی و توقف نرم، شوک‌ها و تنش‌های مکانیکی را از بین برده و به افزایش طول عمر تجهیزات و ماشین‌آلات کمک شایانی می‌کنند. این کنترل دقیق بر فرآیند، نه تنها نویز و ارتعاشات را کاهش می‌دهد، بلکه با کاهش پیک مصرف جریان، فشار روی شبکه برق را نیز کم می‌کند. مجموع این مزایا منجر به بازگشت سریع سرمایه می‌شود که معمولاً طی ۶ تا ۱۲ ماه اتفاق می‌افتد و این موضوع، خرید درایو کنترل دور موتور را به یک سرمایه‌گذاری هوشمندانه برای بهینه‌سازی فرآیندها و کاهش هزینه‌های بلندمدت تبدیل می‌کند.

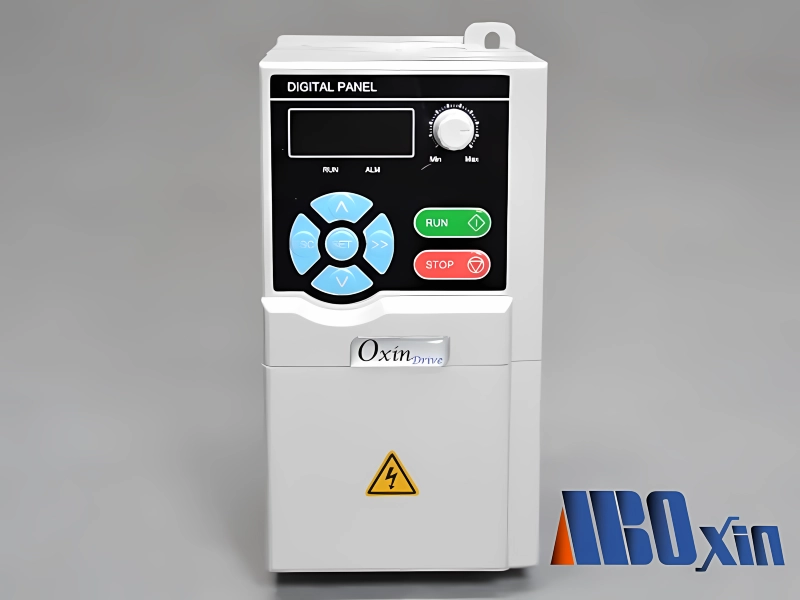

در کنار تمام این مزایای فنی و اقتصادی، انتخاب یک محصول داخلی می‌تواند مزیت‌های بیشتری به همراه داشته باشد. دسترسی آسان به خدمات پس از فروش، گارانتی معتبر و مشاوره فنی سریع، از جمله دلایلی است که باعث می‌شود یک اینورتر ساخت ایران به گزینه‌ای هوشمندانه و قابل اطمینان برای صنایع داخلی تبدیل شود. شرکت آرمان بنیان اکسین این محصولات را با بهترین کیفیت و خدمات عالی عرضه می‌کند.

کاربردهای اینورتر در صنایع مختلف

اینورترها به دلیل انعطاف‌پذیری و مزایای بی‌شمار، در طیف وسیعی از صنایع و دستگاه‌ها برای کنترل دقیق فرآیند و صرفه‌جویی در انرژی به کار می‌روند. برخی از مهم‌ترین کاربردهای آن‌ها عبارتند از:

• پمپ‌ها، فن‌ها و کمپرسورها: این گروه بزرگترین کاربرد اینورترها را تشکیل می‌دهد. در این دستگاه‌ها از اینورتر برای بهینه‌سازی سرعت، جلوگیری از هدر رفتن انرژی و کاهش مشکلات عملیاتی مانند ضربه قوچ در پمپ‌ها یا لغزش تسمه در فن‌ها استفاده می‌شود.
• تسمه‌نقاله (کانوایر)، جرثقیل و بالابرها: برای ایجاد راه‌اندازی و توقف نرم، کنترل دقیق موقعیت و جلوگیری از حرکات ناگهانی و آسیب به بار. در جرثقیل‌ها، اینورترها قابلیت مدیریت هوشمند بار و ضد نوسان را فراهم می‌کنند.
• ماشین‌آلات سنگین: در دستگاه‌هایی مانند سنگ‌شکن، میکسر، آسیاب و اره‌های نواری برای مدیریت بارهای سنگین و گشتاور بالا، و همچنین معکوس کردن خودکار چرخش در صورت گیر کردن دستگاه، از اینورتر استفاده می‌شود.
• سیستم‌های تهویه مطبوع (HVAC): برای کاهش چشمگیر مصرف انرژی در سیستم‌های گرمایش، تهویه و سرمایش ساختمان‌ها، مراکز داده، پارکینگ‌ها و تونل‌ها.
• صنایع تخصصی: شامل کاربردهای دریایی برای نیروی محرکه کشتی‌ها، سیستم‌های هیبریدی و پشتیبان باتری، و همچنین صنایع فرآیندی مانند شیمیایی، نفت و گاز، و آب و فاضلاب.
• خطوط تولید و مونتاژ: برای کنترل دقیق سرعت دستگاه‌های رباتیک و هماهنگ‌سازی بخش‌های مختلف یک خط تولید.
• کشاورزی و معدن: در سیستم‌های پمپاژ خورشیدی، آبیاری و همچنین تجهیزات استخراج در معادن.
• صنایع چاپ، نساجی و کاغذ: برای کنترل دقیق سرعت و کشش در ماشین‌آلات این صنایع.

انواع اینورترها و تکنولوژی‌های کنترلی

اینورترها را می‌توان بر اساس نوع کاربری و تکنولوژی کنترل دسته‌بندی کرد. درک این تفاوت‌ها برای انتخاب صحیح ضروری است. برای مثال، اطلاع از قیمت اینورتر کنترل دور موتور تک فاز در مقابل مدل‌های سه فاز، به کاربری شما بستگی دارد. یک تقسیم‌بندی مهم، بر اساس مشخصه گشتاور بار است که اینورترها را به دو دسته اصلی تقسیم می‌کند:

نوع کاربری	مشخصه گشتاور	مثال‌ها
سبک‌کار (گشتاور متغیر)	گشتاور مورد نیاز با افزایش سرعت، زیاد می‌شود.	فن‌ها و پمپ‌های سانتریفیوژ
سنگین‌کار (گشتاور ثابت)	مقدار ثابتی از گشتاور در تمام محدوده‌ی سرعت نیاز است.	نوار نقاله، سنگ‌شکن، پمپ‌های جابجایی مثبت، جرثقیل

علاوه بر این، روش‌های کنترلی مختلفی وجود دارد که هر یک برای کاربرد خاصی بهینه شده‌اند. روش کنترل V/F (ولتاژ بر فرکانس) ساده‌ترین و رایج‌ترین حالت است که برای پمپ‌ها و فن‌ها عملکرد مطلوبی دارد. برای کاربردهای پیچیده‌تر که نیاز به کنترل دقیق سرعت و گشتاور دارند، از کنترل وکتور (Vector Control) استفاده می‌شود. پیشرفته‌ترین روش نیز کنترل مستقیم گشتاور (DTC) نام دارد که به تغییرات بار بسیار سریع واکنش نشان داده و برای کاربردهای بسیار سخت مانند جرثقیل‌ها مناسب است. انتخاب بین این مدل‌ها روی هزینه نهایی تاثیرگذار است و برای کاربردهای صنعتی بزرگ، اطلاع از قیمت اینورتر تبدیل سه فاز به سه فاز با قابلیت‌های کنترلی پیشرفته اهمیت ویژه‌ای دارد.

تفاوت اینورتر و الکتروموتور در چیست؟

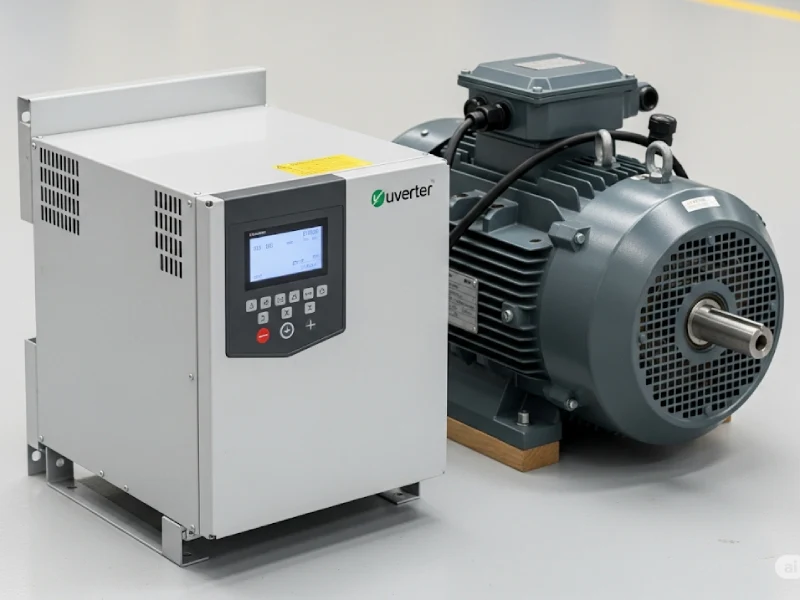

(الکتروموتور و اینورتر)

بسیاری می‌پرسند موتور اینورتر چیست؟ این عبارت گاهی به اشتباه به کار می‌رود و باعث سردرگمی می‌شود. برای درک بهتر، باید نقش هر یک را جداگانه تعریف کرد. الکتروموتور دستگاهی است که انرژی الکتریکی را به انرژی مکانیکی (حرکت دورانی) تبدیل می‌کند و سرعت آن مستقیماً به فرکانس برق ورودی وابسته است. در مقابل، اینورتر (VFD) یک کنترل‌کننده موتور به شمار می‌آید. این دستگاه الکترونیکی بین منبع برق و موتور قرار گرفته و با تنظیم دقیق ولتاژ و فرکانس، سرعت موتور را بر اساس نیاز فرآیند تغییر می‌دهد. بنابراین، “موتور اینورتر” به موتوری اطلاق می‌شود که توسط یک اینورتر کنترل می‌شود، نه اینکه خود موتور دارای ساختار متفاوتی باشد.

ملاحظات ایمنی اینورتر که باید جدی بگیرید!

به دلیل وجود ولتاژ DC مضر در خازن‌های باس DC، حتی پس از قطع برق اصلی، ولتاژ خطرناک می‌تواند برای مدتی در درایو باقی بماند. این ولتاژ در درایوهای ۴۸۰ ولت می‌تواند به بالای ۷۰۰ ولت DC برسد. قبل از هرگونه کار بر روی سیم‌کشی یا درون درایو، حتماً با ابزارهای مناسب مانند مولتی‌متر از تخلیه کامل خازن‌ها اطمینان حاصل کنید و زمان کافی (نه فقط یک دقیقه) برای این کار در نظر بگیرید.

جمع‌بندی

در نتیجه، اینورترها (VFD) ابزاری پراهمیت برای بهینه‌سازی فرآیندها، مدیریت مصرف انرژی و افزایش قابلیت اطمینان سیستم‌های صنعتی هستند. با این حال، باید در نظر داشت که عملکرد نهایی اینورترها به یکپارچگی کامل با سایر اجزای سیستم بستگی دارد. تجهیزاتی نظیر کنترلر، HMI و انواع سنسورها نقش مکملی را در ساخت یک سیستم هوشمند ایفا می‌کنند. یک شرکت اتوماسیون صنعتی معتبر، امکان تهیه تمام این تجهیزات را به صورت یکپارچه و با تضمین سازگاری فنی فراهم می‌آورد و زیرساخت لازم برای اجرای پروژه‌های پیچیده را تامین می‌کند.
