بهینه‌سازی مصرف انرژی و افزایش طول عمر تجهیزات، دو عامل کلیدی برای کاهش هزینه‌ها و افزایش بهره‌وری هستند. اینورتر تک فاز، دستگاهی الکترونیکی است که با تبدیل جریان ورودی، به شما قدرت کنترل دقیق سرعت و گشتاور موتور را می‌دهد. نتیجه این کنترل هوشمند، کاهش مصرف انرژی تا ۵۰٪ و افزایش چشمگیر طول عمر ماشین‌آلات از طریق جلوگیری از شوک‌های مکانیکی و الکتریکی است. در ادامه این مقاله از آرمان بنیان اکسین به عنوان یک شرکت اتوماسیون صنعتی بررسی می‌کنیم که برای انتخاب و نصب مدل ایده‌آل برای کاربرد خاص خود باید به چه نکات فنی توجه کرد. همراه ما باشید!
بررسی کامل اینورتر (درایو) تک فاز

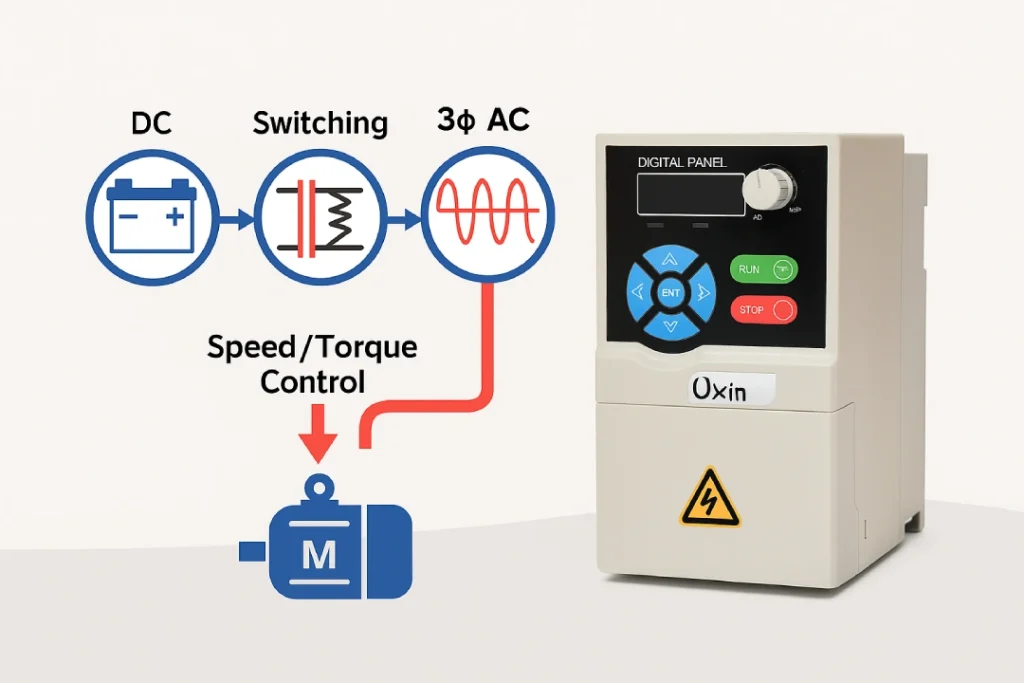

اینورتر تک فاز یک دستگاه الکترونیک قدرت است که وظیفه اصلی آن تبدیل ولتاژ جریان مستقیم (DC) به ولتاژ خروجی جریان متناوب (AC) تک فاز با ولتاژ و فرکانس کاملاً مشخص است. هدف نهایی، تولید یک شکل موج خروجی AC سینوسی است که با حداقل اعوجاج هارمونیکی، با برق استاندارد شبکه مطابقت داشته باشد.
اما در حوزه کنترل موتور، وظیفه اینورتر فراتر از یک مبدل ساده است. این دستگاه که به آن درایو کنترل دور موتور نیز گفته می‌شود، با دریافت ولتاژ سینوسی شبکه (با فرکانس ثابت ۵۰ هرتز)، آن را به یک موج سینوسی با ولتاژ و فرکانس متغیر و دلخواه تبدیل می‌کند تا بتواند سرعت و گشتاور الکتروموتور را به صورت دقیق تنظیم کند.

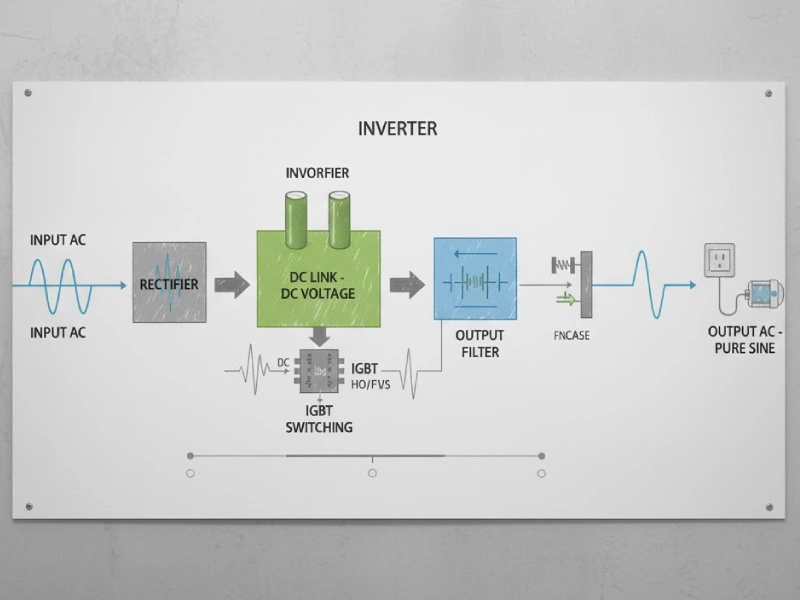

نحوه کارکرد و عملکرد فنی اینورتر
۱. نحوه کارکرد (تبدیل جریان)
- تأمین جریان DC از منابعی مانند باتری، پنل خورشیدی یا بخش یکسوساز.
- سوئیچینگ با استفاده از ترانزیستورهای IGBT برای تبدیل جریان DC به سیگنال پالس مربعی.
- تبدیل به AC با کمک فیلترها و مدارهای کنترل دقیق.
- ارسال جریان AC خروجی برای راه‌اندازی و کنترل تجهیزات الکتریکی.
۲. کارکرد به عنوان کنترل‌کننده موتور
مهم‌ترین نکته در کنترل موتور، حفظ نسبت ثابت ولتاژ به فرکانس (V/F) است.
در صورت تغییر نامتناسب این دو پارامتر، عملکرد موتور دچار اختلال شده یا حتی آسیب می‌بیند.
اینورتر با کنترل دقیق ولتاژ و فرکانس، این نسبت را در حالت پایدار نگه می‌دارد و موجب کارکرد نرم،
افزایش طول عمر موتور و کاهش مصرف انرژی می‌شود.
تبدیل برق تک فاز به سه فاز از قابلیت‌های مهم
یکی از استراتژیک‌ترین عملکردهای اینورترهای تک فاز، قابلیت تبدیل برق ورودی تک فاز (۲۲۰ ولت) به خروجی سه فاز است. این ویژگی به شما اجازه می‌دهد موتورهای الکتریکی سه فاز را در محیط‌هایی که تنها به برق تک فاز دسترسی دارید (مانند کارگاه‌های کوچک یا مصارف خانگی) راه‌اندازی و کنترل کنید.
- اینورترهای تک فاز به سه فاز معمولاً در رنج توان محدودتری تولید می‌شوند.
- برخی مدل‌های پیشرفته حتی می‌توانند برق ورودی ۲۲۰ ولت تک فاز را به خروجی ۳۸۰ ولت سه فاز تبدیل کنند.
آشنایی با اجزای اینورتر تک فاز
یک اینورتر تک فاز از اجزای مختلفی تشکیل شده که هرکدام وظیفه مشخصی را بر عهده دارند:
| جزء اصلی | توضیحات |
|---|---|
| منبع تغذیه DC | ورودی اینورتر که معمولاً از باتری، پنل خورشیدی یا بخش یکسوساز داخلی تأمین می‌شود. |
| مدار اصلی (Inverter Circuit) | شامل سوئیچ‌های قدرت مانند IGBTها که وظیفه اصلی تبدیل AC به DC و بالعکس را دارند. این برد در شرایط نامناسب الکتریکی، بسیار آسیب‌پذیر است. |
| برد کنترل (Control Unit) | مغز متفکر و مرکز فرماندهی اینورتر. سیگنال‌های ورودی را پردازش کرده و الگوی سوئیچینگ را برای تولید خروجی دقیق مدیریت می‌کند. |
| فیلتر خروجی (Filter) | وظیفه صاف کردن شکل موج خروجی، حذف نویزها و هارمونیک‌ها را بر عهده دارد و برای دستیابی به موج سینوسی خالص ضروری است. |
| کی‌پد (Keypad) | رابط کاربری برای تنظیم پارامتر درایو، اجرای دستورات و مانیتورینگ عملکرد دستگاه. |
| ترمینال برد | پل ارتباطی اینورتر با دنیای خارج؛ امکان اتصال سنسورها، سیگنال‌های فرمان (قطع و وصل، تغییر جهت) و کنترل سرعت را فراهم می‌کند. |
| تجهیزات جانبی | کارت‌های ورودی/خروجی اضافی و کارت‌های شبکه که قابلیت‌های دستگاه را افزایش داده و بر قیمت آن تأثیر می‌گذارند. |
انواع اینورتر تک فاز
اینورترها بر اساس دو معیار اصلی طبقه‌بندی می‌شوند:
۱. بر اساس شکل موج خروجی:
- اینورتر موج مربعی: ساده‌ترین و ارزان‌ترین نوع. برای دستگاه‌های حساس مناسب نیست.
- اینورتر موج شبه سینوسی: کیفیتی بهتر از موج مربعی دارد و برای اکثر تجهیزات عمومی مناسب است.
- اینورتر موج سینوسی خالص: بهترین و باکیفیت‌ترین نوع. شکل موج خروجی آن دقیقاً مشابه برق شهر است و برای تمام دستگاه‌ها، به خصوص تجهیزات حساس و گران‌قیمت، ضروری است.
۲. بر اساس ساختار (توپولوژی):
- اینورتر نیم پل: ساختار ساده‌تر با بازده بالاتر.
- اینورتر تمام پل : به عناصر سوئیچینگ بیشتری نیاز دارد و معمولاً تلفات و نویز بیشتری تولید می‌کند.
۷ مزیت اصلی استفاده از اینورتر تک فاز در صنعت
- صرفه‌جویی در انرژی تا ۵۰٪: با کنترل دقیق سرعت موتور متناسب با نیاز بار، از اتلاف انرژی در زمان‌های غیرپیک جلوگیری کرده و هزینه‌های برق را به شکل چشمگیری کاهش می‌دهد.
- افزایش طول عمر تجهیزات: راه‌اندازی نرم (Soft Start) و جلوگیری از شوک‌های مکانیکی و الکتریکی، استهلاک قطعات موتور و گیربکس را کاهش داده و عمر مفید آن‌ها را افزایش می‌دهد.
- کنترل دقیق فرآیند: قابلیت تنظیم دقیق سرعت و گشتاور، کیفیت تولید را در کاربردهایی مانند نوار نقاله، پمپ‌ها و فن‌ها بهبود می‌بخشد.
- کاهش هزینه‌های نگهداری: با کاهش استهلاک، نیاز به تعمیرات و تعویض قطعات نیز کاهش می‌یابد.
- حفاظت کامل از موتور: اینورترها دارای سیستم‌های حفاظتی داخلی در برابر اضافه جریان، نوسانات ولتاژ و بار اضافی هستند.
- سادگی و هزینه پایین: اینورترهای تک فاز نسبت به مدل‌های سه فاز، طراحی ساده‌تر و قیمت اقتصادی‌تری دارند. اگر به دنبال اطلاع از قیمت اینورتر کنترل دور موتور تک فاز هستید، کارشناسان ما آماده ارائه مشاوره هستند.
- نصب و راه‌اندازی آسان: طراحی ساده‌تر، فرآیند نصب و نگهداری را تسریع می‌بخشد. برای اطلاعات بیشتر می‌توانید مقاله آموزش نصب اینورتر را مطالعه کنید.
کاربردهای گسترده اینورتر تک فاز (از صنعت تا کشاورزی)
اینورترهای تک فاز به دلیل انعطاف‌پذیری بالا، در طیف وسیعی از صنایع کاربرد دارند:
صنعتی و کارگاهی
- دستگاه‌های CNC (اسپیندل موتور)
- دستگاه‌های بسته‌بندی و برش
- جوشکاری و گرمایش القایی
- آسانسورها و بالابرها
کشاورزی
- کنترل دور پمپ‌های آبیاری
- مدیریت بهینه مصرف آب و انرژی
خانگی و تجاری
- سیستم‌های تهویه مطبوع (HVAC)
- پمپ‌های آب خانگی
- منابع تغذیه بدون وقفه (UPS)
- سیستم‌های خورشیدی مسکونی
چگونه بهترین اینورتر تک فاز را انتخاب کنیم؟
پیش از هر اقدامی، باید از هماهنگی ولتاژ و فاز موتور با درایو اطمینان حاصل کنید؛ موتور الکتریکی شما باید قابلیت کارکرد با ولتاژ ورودی ۲۲۰ ولت تک فاز را داشته باشد. در مرحله بعد، تطابق توان خروجی مبدل و توان موتور را به دقت بررسی کنید. توان نامی اینورتر، که بر حسب کیلووات یا اسب بخار بیان می‌شود، باید با توان موتور شما مطابقت داشته یا اندکی از آن بالاتر باشد. به همین ترتیب، جریان خروجی اسمی اینورتر نیز باید بالاتر از جریان عملیاتی موتور در حالت بار کامل باشد تا از بروز هرگونه مشکل جلوگیری شود.

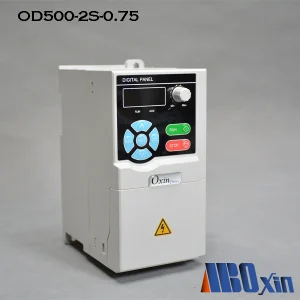

پس از بررسی این مشخصات پایه، باید به کاربرد تخصصی خود توجه کنید. کدهای کاربری درایو به همین منظور تعریف شده‌اند؛ برای مثال، کد N برای کاربردهای عمومی و سبک (مانند اسپیندل CNC)، کد P برای پمپ‌ها و کد H برای شرایط پیچیده و سخت که به حفاظت بالا نیاز دارند، انتخاب می‌شود. ما در آرمان بنیان اکسین، با افتخار اینورترهای برند اکسین درایو (Oxin Drive) را ارائه می‌دهیم که با تکیه بر کیفیت ساخت بالا و مهندسی دقیق، گزینه‌ای ایده‌آل برای صنایع مختلف محسوب می‌شوند. این درایوها با داشتن امکانات حفاظتی کامل مانند حفاظت در برابر اضافه بار، دما و نوسانات ولتاژ، ایمنی موتور و خود دستگاه را به شکل چشمگیری افزایش می‌دهند. شما می‌توانید برای مشاهده مشخصات فنی و از برند اکسین درایو، به دسته‌بندی اینورتر تک فاز مراجعه کرده و بهترین گزینه را برای پروژه خود انتخاب و خریداری نمایید. در سایت آرمان بنیان اکسین دسته‌بندی اینورترهای اکسین داریو وجود دارد که برای مشاهده و خرید درایو کنترل دور موتور می‌توانید به آن مراجعه نمایید.
کاتالوگ جامع و مشخصات فنی محصولات
برای دریافت اطلاعات کامل فنی، دیاگرام‌ها و آشنایی با مدل‌های مختلف اینورترهای اکسین درایو، کاتالوگ تخصصی محصولات موجود است.
مشاهده و دانلود کاتالوگهاتفاوتهای اینورتر تک فاز و سه فاز
| جنبه مقایسه | اینورتر تک فاز | اینورتر سه فاز |
|---|---|---|
| تعریف | تولید توان AC با استفاده از یک موج سینوسی. | تولید توان AC با استفاده از سه موج سینوسی با اختلاف فاز ۱۲۰ درجه. |
| ساختار مدار | ساده‌تر، شامل دو سیم (یک فعال و یک نول). | پیچیده‌تر، شامل چهار سیم (سه فاز و یک نول). |
| ولتاژ ورودی رایج | ۲۲۰ ولت تک فاز. | ۳۸۰ ولت سه فاز. |
| خروجی | یک خروجی AC تک فاز. | سه خروجی AC با اختلاف فاز ۱۲۰ درجه. |
| توان خروجی و راندمان | کمتر و محدودتر، مناسب کاربردهای سبک. | بالاتر و پایدارتر، مناسب کاربردهای صنعتی. |
| تنظیم ولتاژ | پایداری کمتر در تنظیم ولتاژ. | پایداری بیشتر به دلیل اختلاف فاز بین فازها. |
| ظرفیت توان | محدود، برای مصارف کوچک خانگی یا عمومی. | زیاد، برای ماشین‌آلات و تجهیزات سنگین صنعتی. |
| پیچیدگی ساخت | ساخت ساده‌تر، هزینه کمتر. | ساخت پیچیده‌تر، هزینه بالاتر. |
| کاربرد | سیستم‌های خورشیدی خانگی، پمپ‌های آب، کولر، ماشین لباسشویی، آسانسورها. | صنایع بزرگ، خطوط تولید، کمپرسورها، ماشین‌آلات سنگین. |
| قیمت | ارزان‌تر و اقتصادی‌تر. | گران‌تر به دلیل توان و طراحی پیشرفته‌تر. |
| پایداری عملکرد | در بارهای سنگین ممکن است ناپایدار شود. | پایداری بالا حتی در بارهای متغیر و سنگین. |
| نیاز به نگهداری | کمتر، به دلیل طراحی ساده‌تر. | بیشتر، به دلیل پیچیدگی سیستم و اجزای بیشتر. |
| قابلیت استفاده در موتورهای سه فاز | با مدل‌های تبدیل تک فاز به سه فاز ممکن است. | به‌صورت مستقیم برای موتورهای سه فاز مناسب است. |
| مناسب برای | خانه‌ها، کارگاه‌های کوچک، سیستم‌های خورشیدی. | کارخانه‌ها، تأسیسات صنعتی و تجاری بزرگ. |
جمع‌بندی
اگر به دنبال کاهش هزینه‌های انرژی، افزایش طول عمر تجهیزات، کنترل دقیق فرآیندهای خود و بهره‌وری بالاتر هستید، پاسخ مثبت است. اینورتر تک فاز یک ابزار قدرتمند و اقتصادی برای مدرن‌سازی سیستم‌های شماست. این دستگاه با ارائه کنترل هوشمند بر روی موتورهای الکتریکی، سرمایه‌ای است که به سرعت خود را بازمی‌گرداند.
