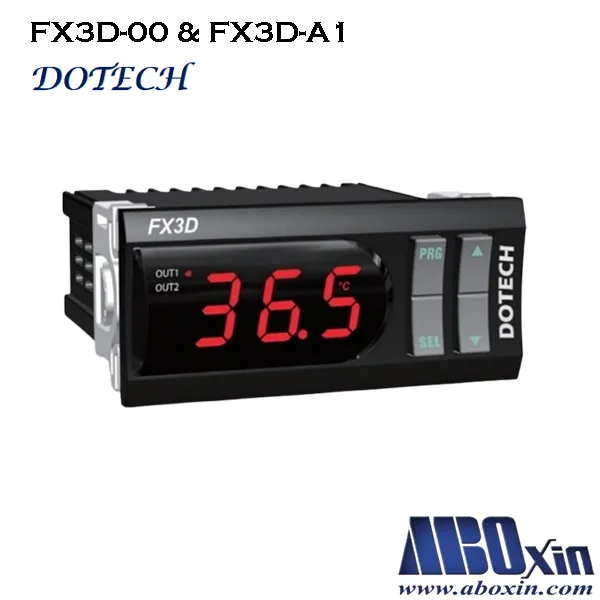

ترموستات دما دیجیتال FX3D

مزایای ترموستات دمای FX3D  :

1. تاخیر در فعال شدن

به این معناست که : بعد از روشن شدن (برق دار شدن) ترموستات ، پس از گذشت زمان تعریف شده در این پارامتر (بر حسب ثانیه) ، رله خروجی عمل خواهد کرد.

این زمان برای هر دو رله خروجی بصورت جداگانه قابل تعریف بوده و از 0 تا 999 ثانیه تنظیم میشود.



2. “تاخیر در وصل

به این معناست که : هنگامی که دما به مقدار تعیین شده جهت وصل میرسد ، رله خروجی پس از گذشت زمان تعریف شده در این پارامتر (بر حسب ثانیه) ، عمل کرده و در طول این زمان نمایشگر ترموستات به صورت چشمک زن ، روشن و خاموش میشود.

در واقع حالت چشمک زن ترموستات به شما این اطمینان را میدهد ، که کنترلر در حال شمارش زمان مذکور و سپس وصل پلاتین خروجی میباشد.

این زمان برای هر دو رله خروجی بصورت جداگانه قابل تعریف بوده و از 0 تا 999 ثانیه تنظیم میشود.



3. تاخیر در قطع

به این معناست که : هنگامی که دما به مقدار تعیین شده جهت قطع میرسد ، پس از گذشت زمان تعریف شده در این پارامتر (بر حسب ثانیه) ، رله خروجی عمل خواهد کرد.

این زمان برای هر دو رله خروجی بصورت جداگانه قابل تعریف بوده و از 0 تا 999 ثانیه تنظیم میشود.



4. انتخاب محدوده دمای قابل اندازه گیری

محدوده دمای قابل اندازه گیری ترموستات 50- تا 150 درجه سانتیگراد میباشد ، که با سنسور دمای 50- تا 105 درجه سانتیگراد و یا سنسور دمای 50- تا 150 درجه سانتیگراد (طبق درخواست مصرف کننده) ارائه میگردد. لازم به ذکر است که سنسور دما از نوع NTC میباشد.



5. نحوه نمایش دما

نمایش دمای ترموستات FX3D  برای دوحالت  درجه سانتیگراد و یا درجه فارنهایت (طبق سلیقه مصرف کننده) قابل تعریف است.



6.  قفل پارامترها

این قابلیت جهت امنیت بیشتر برای مصرف کننده در نظر گرفته شده است.



از ویژگی های این ترموستات دمای دیجیتال میتوان به موارد زیر اشاره کرد :

  • دقت اندازه گیری بالا
  • کاربری آسان
  • قابلیت کنترل دما در حالت گرم و سرد
  • دارای دو خروجی رله
  • دارای خروجی آنالوگ  4 تا 20 میلی آمپر
  • دارای ورودی آنالوگ
  • نوع کنترل: On-Off







توضیحات

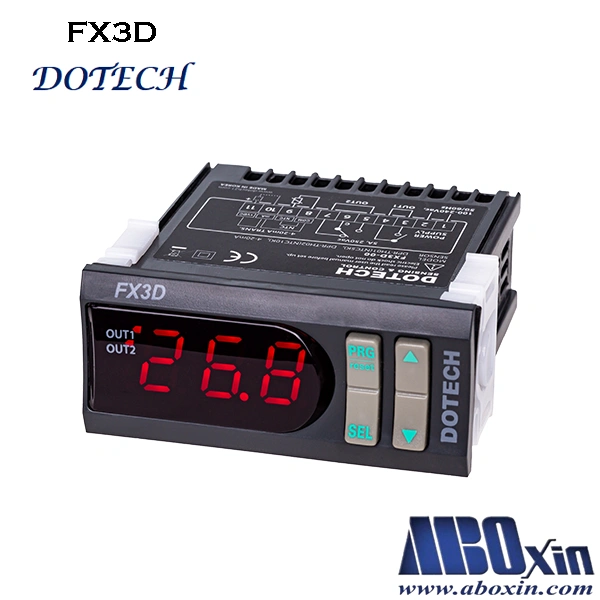

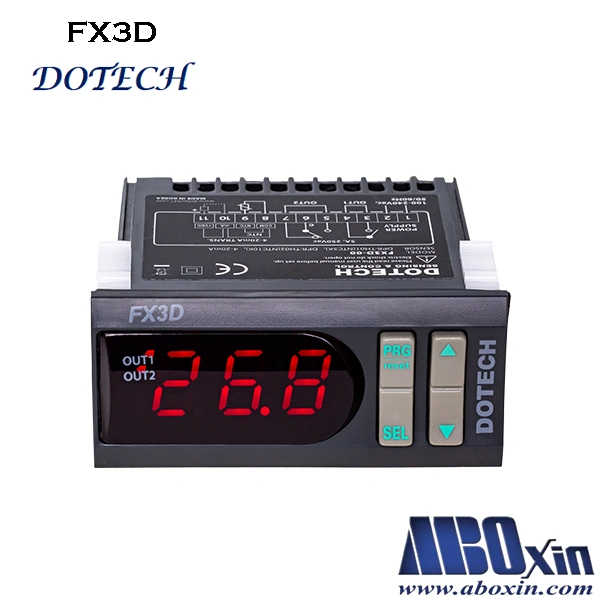

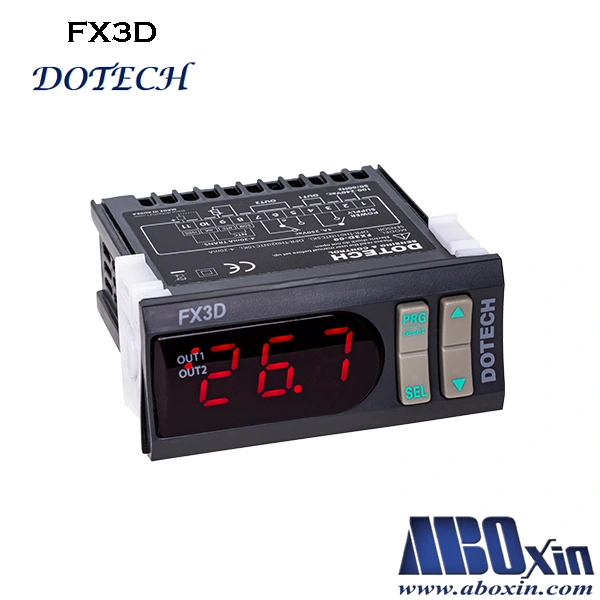

 ترموستات دما دیجیتال FX3D محصول شرکت DOTECH  کره جنوبی ، دستگاهی جهت اندازه گیری، نمایش و کنترل دما میباشد .

ترموستات گرمایش و سرمایش دوتک ( دوتچ )  ، دارای یک سال گارانتی تضمین کیفیت میباشد. و در صنایع مختلف از جمله : سالنهای مرغداری و جوجه کشی ، سردخانه ها و یخچالهای صنعتی ، گلخانه ها، سالنهای پرورش قارچ ، صنایع تهویه مطبوع و تبرید ، ماشین آلات چاپ و بسته بندی ، ماشین آلات نان و شیرینی پزی و ….(در داخل تابلو برق و یا روی دستگاه) مورد استفاده قرار میگیرد.

 ترموستات دما دیجیتال FX3D ، دارای ابعاد کوچک، ظاهر زیبا، کیفیت مرغوب میباشد.

ساز و کار کنترلر دمای دیجیتالی FX3D به صورت کنترل On-Off میباشد . که بر این اساس سیگنال دریافتی از ورودی ، یک کنتاکت رله در خروجی را فعال میکند.

چنانچه در مد گرمایشی ترموستات دما ، مقدار دمای فرآیند کمتر از دمای تنظیمی باشد ، رله خروجی فعال میشود و فرمان وصل را صادر میکند.

و چنانچه مقدار دمای فرآیند برابر یا بیش از دمای تنظیمی باشد ، رله خروجی فرمان قطع صادر میکند.

محدوده دمای قابل اندازه گیری ترموستات دیجیتالی دو مرحله ای دوتک 50- تا 150 درجه سانتیگراد است . که با سنسور دمای 50- تا 105 درجه سانتیگراد و یا سنسور دمای 50- تا 150 درجه سانتیگراد (طبق درخواست مصرف کننده) ارائه میگردد.

لازم به ذکر است که سنسور دما از نوع NTC میباشد.

نحوه نمایش دمای ترموستات FX3D برای دو حالت درجه سانتیگراد و یا درجه فارنهایت (طبق سلیقه و درخواست مصرف کننده) قابل تعریف است.

           مشخصات فنی :

  • 100 – 240 Vac : برق ورودی
  • 6 VA جریان  : حداکثر
  •    78*35*78 mm :   ابعاد کنترلر
  •  شرایط کاری : 10- تا 50 درجه سانتیگراد و حداکثر 90 درصد رطوبت
  • شرایط نگهداری : 20- تا 60 درجه سانتیگراد و حداکثر 90 درصد رطوبت
  • NTC  از نوع ( – 150 ∽50 C )  یا  ( -105 ~ 50C ) ورودی : یک عدد سنسور دما
  • خروجی : دو عدد رله



جهت دریافت اطلاعات بیشتراز طریق لینکهای زیر اقدام نمایید.
Digital temperature controller FX3D
FX3D کنترلر دما دیجیتال

سیم بندی

کاربرد

  • صنعت تبرید و تهویه مطبوع
  • سردخانه ها
  • سالنهای پرورش قارچ و مرغداری
  • یخچالهای صنعتی
  • تجهیزات کشاورزی و گلخانه ای
  • کوره ها
  • ماشین آلات صنایع مختلف اعم از ماشین آلات جوجه کشی ،چاپ و بسته بندی ، نان و شیرینی پزی
  • و …
