معرفی و مشخصات پرشر سوئیچ دیجیتال مدل DPX300-F2 (فشار بالا، پایین و روغن) برند Dotech
پرشرسوئیچ دیجیتال DPX300-F2 یک تجهیز پیشرفته، چندمنظوره و جایگزینی ایدهآل برای سوئیچهای فشار دوگانه مکانیکی، گیجهای LP/HP و کنترلرهای فن کندانسور است. این کنترلر هوشمند نقشی حیاتی بهعنوان پرشر سوئیچ سردخانه در محافظت از کمپرسورهای برودتی (زیر صفر و بالای صفر) ایفا میکند و همزمان به دلیل دامنه اندازهگیری تا ۵۰ بار، قابلیت بهکارگیری بهعنوان پرشر سوئیچ روغن هیدرولیک در مدارهای روانکاری و هیدرولیک صنعتی را داراست. پشتیبانی از طیف وسیعی از مبردها (نظیر R22، R134a، R404a، R410a و…) و امکان تعریف آفست برای سنسورها، این دستگاه را به یکی از دقیقترین تجهیزات کنترلی بازار تبدیل کرده است.
قابلیتهای عملکردی و کنترل سنسورها
این دستگاه از پارامترهای جامعی برای کنترل دقیق سیستم بهره میبرد. توابع فشار بالا (HPS) و فشار پایین (LPS) وظیفه تشخیص، نگهداشتن و فرمان قطع مدار را بر عهده دارند (با قابلیت عملکرد به عنوان پرشر سوئیچ فشار منفی در محدوده خلاء تا ۱- بار). همچنین توابع فشار روغن (OPS) با محاسبه لحظهای اختلاف فشار روغن و فشار خط مکش، در صورت افت فشار از حد مجاز فرمان قطع صادر میکنند. این کارایی دقیق باعث میشود دستگاه علاوه بر سیستمهای تبرید، بهعنوان یک پرشر سوئیچ روغن هیدرولیک قابلاعتماد جهت نظارت دائمی بر روانکاری پمپها و تجهیزات هیدرولیکی مورد استفاده قرار گیرد.
یکی از مزایای مهم این مدل، کنترل هوشمند فن کندانسور (HPC) است که بر اساس نوسانات فشار بالا، فرمان روشن و خاموش شدن فنها را صادر میکند. تمامی این سنسورها دارای قابلیت تنظیم آفست (از ۱.۹۹- تا ۱.۹۹ مگاپاسکال) جهت رفع خطاهای احتمالی اندازهگیری هستند.
مشخصات فنی، الکتریکی و شبکهسازی
این تجهیز با ولتاژ ورودی ۱۰۰ تا ۲۴۰ ولت AC (فرکانس ۵۰/۶۰ هرتز) کار میکند و مصرف برق آن حداکثر ۱۰ ولتآمپر است. دستگاه دارای ۵ رله خروجی مجزا (HPS, LPS, OPS, HPC1, HPC2) با ظرفیت ۵ آمپر برای هر رله میباشد که مجموع جریان مجاز مدار را به ۱۰ آمپر میرساند. اتصال فیزیکی سنسورها از نوع 7/16UNF” نری بوده و اندازهگیری به روش فشار گیج انجام میشود.
در مدلهای دارای پسوند R4، امکان اتصال دستگاه به شبکههای اتوماسیون صنعتی از طریق پورت RS485 و پروتکل Modbus RTU جهت مانیتورینگ مقادیر و آلارمها فراهم شده است.
محدوده اندازهگیری و دقت سنسورها
سیستم پردازش این پرشر سوئیچ سنسور فشار، محدوده کلی ۰.۱۰- تا ۵.۰۰ مگاپاسکال را پوشش میدهد. سنسور فشار پایین آن از ۱- تا ۱۵ بار، و سنسورهای فشار بالا و روغن از ۱- تا ۵۰ بار را با دقت ±1.0 %FS اندازهگیری میکنند. این سنسورها دارای پایداری عملکرد بسیار بالا (±0.5 %FS در سال) بوده و قادرند فشارهای ناگهانی تا ۱۵۰ درصد ظرفیت نهایی (Overpressure) را بدون آسیبدیدگی تحمل کنند.
رابط کاربری، آلارمها و عیبیابی هوشمند

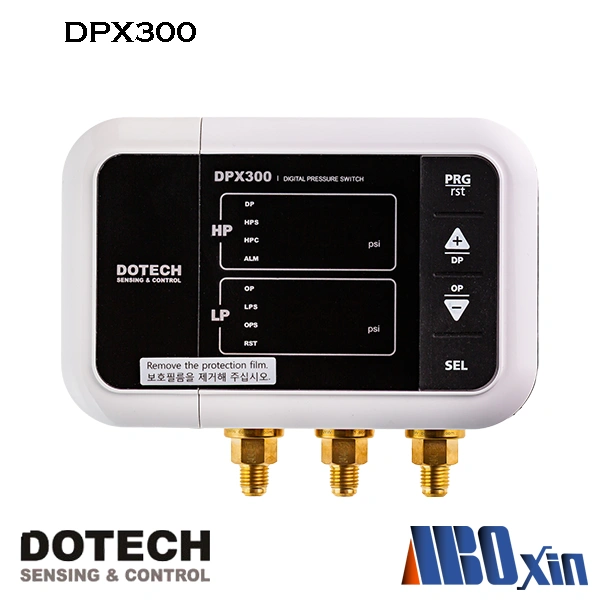

پنل دستگاه مجهز به نشانگرهای LED برای نمایش وضعیت رلههای خروجی، نشانگر آلارم (ALM)، نشانگر ریست دستی (RST) و نشانگر DP برای نمایش اختلاف فشار است. سیستم عیبیاب هوشمند این دستگاه در صورت بروز خطا (مانند کد ۵ برای خطای پارامترها، کدهای سری P برای قطع کابل سنسور و کدهای سری H برای اتصال کوتاه کابلها)، با قطع فوری تمامی خروجیها و پخش بوق هشدار، اپراتور را مطلع میسازد. دستگاه از هر دو حالت ریست دستی و خودکار پشتیبانی میکند.
الزامات نصب و شرایط محیطی
برای حفظ طول عمر سنسورها در برابر نوسانات شدید (Pulsating pressure) و دمای بالا، نصب لوله سیفون (Siphon tube) در مسیر سیال الزامی است. همچنین جهت جلوگیری از تداخل فرکانسی، کابلهای انتقال سیگنال باید در داکتهای مجزا از کابلهای قدرت و دور از تجهیزات تولیدکننده نویز (مانند دستگاههای جوشکاری) نصب شوند. بدنه دستگاه در برابر ضربههای سینوسی (20g) و لرزش در جهات سهگانه مقاوم بوده و در بازه دمایی ۱۰- تا ۵۰ درجه سانتیگراد عملکردی پایدار دارد (مقاومت حرارتی خود سنسورها بین ۴۰- تا ۱۰۰ درجه سانتیگراد است).
جدول مشخصات فنی پرشرسوئیچ دیجیتال سیالات
| مشخصه | توضیحات |
|---|---|
| منبع تغذیه | 100 تا 240 ولت AC (فرکانس 50-60Hz) |
| خروجیها | 5 رله خروجی (250Vac، 30Vdc، 5A) / جریان کل 10 آمپر |
| محدوده اندازهگیری کلی | -0.10 تا 5.00 MPa |
| دقت اندازهگیری | ±1.0 %FS (تحمل فشار بیشینه: 150 %FS) |
| ابعاد فیزیکی | 159 (عرض) × 128 (ارتفاع) × 58 (عمق) میلیمتر |
| اتصالات | 7/16UNF” (نری) – روش اندازهگیری گیج |
| شرایط کاری | دما: 10- تا 50 درجه سانتیگراد / رطوبت: حداکثر 90% |
| امکانات ویژه | کنترل فن کندانسور، ریست دستی/اتوماتیک، پشتیبانی از RS485 |
قیمت و خرید پرشرسوئیچ دیجیتال DPX300-F2 دوتک
تجمیع وظایف چندین قطعه مکانیکی در یک ختجهیز واحد، خطای انسانی و توقف ناگهانی خطوط را به حداقل میرساند. دوام بالا در شرایط مرطوب و لرزشهای شدید، این دستگاه را به انتخابی مطمئن برای تابلو برق انواع پرشر سوئیچ سردخانه و چیلرهای صنعتی تبدیل کرده است. برای اطلاع از قیمت، نحوه راهاندازی دستگاه در یونیتها بهعنوان پرشر سوئیچ روغن هیدرولیک و دریافت مشاوره فنی متناسب با ظرفیت سیستم، میتوانید با کارشناسان آرمان بنسیان اکسین در تماس باشید. جهت مشاهده سایر مدلها و ثبت سفارش، به صفحه خرید پرشر سوئیچ در سایت آرمان بنیان اکسین مراجعه نمایید.
