مقاومت آلومینیومی بدون فن

مقاومت ترمز آلومینیومی (Aluminium Resistor) بدون فن

جهت دریافت اطلاعات کامل به قسمت توضیحات مراجعه نمایید.

توضیحات

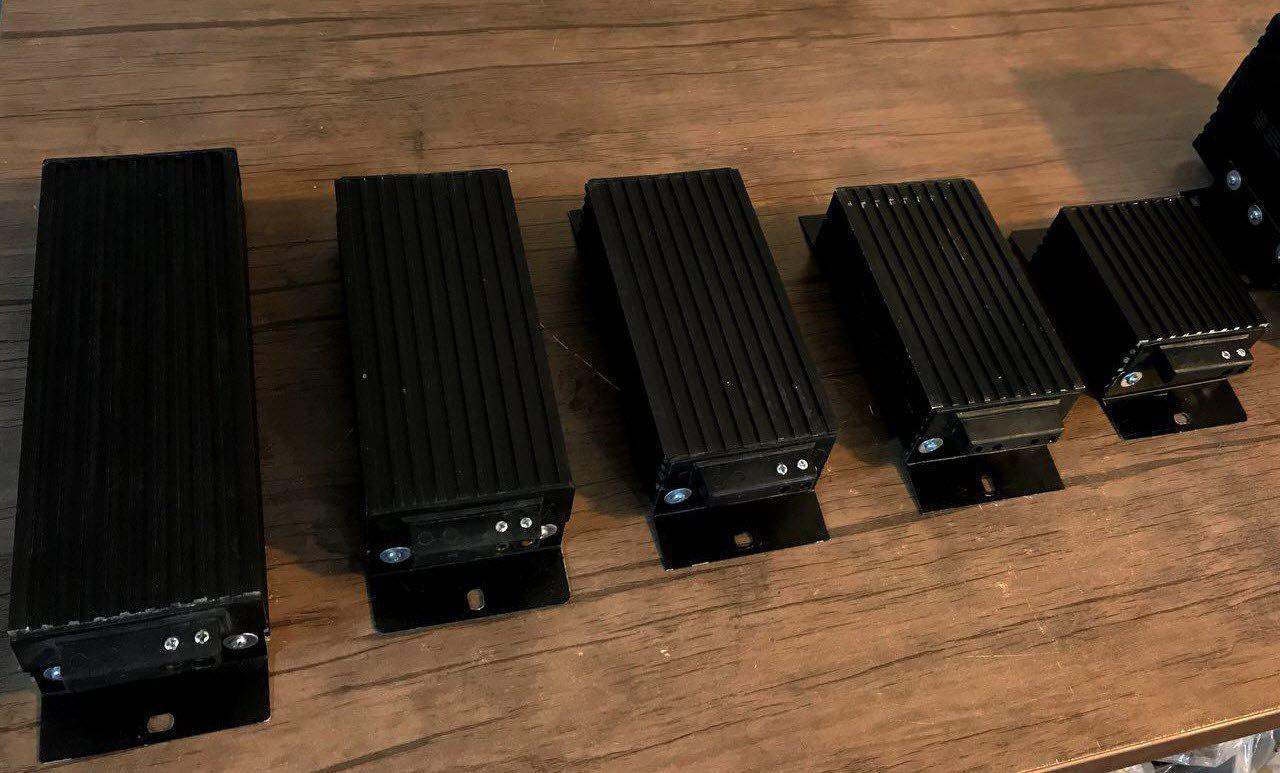

مقاومت آلومینیومی بدون فن ساخت شرکت آرمان بنیان اکسین از جنس آلومینیوم (Aluminium Resistor) میباشد .

مقاومت ترمزی که جهت اتصال به درایو و سروو درایوها وجود دارد ، شبیه به مقاومتهای الکترونیکی نیستند و در ابعاد بزرگتر و توان بیشتری تولید میشوند.

غالبا در تابلوهای برق درایو تجهیزاتی چون : جرثقیل ، کرین و تاور کرین ، آسانسور ، پله برقی ، پرسهای ضربه ای ، دستگاههای قالیشویی ، دستگاه بوجاری و …. کاربرد دارد .

مقدار اهم و توان مقاومت بر اساس دفترچه راهنمای مخصوص هر تجهیز (درایو) قابل انتخاب هست.ضمنا باید به این نکته توجه داشت که مقاومت را نمیتوان یکراست به اینورتر متصل کرد.مگر اینکه درایو دارای چاپر (Unit Brake) داخلی باشد.و یا چاپر خارجی برای آن تهیه کنید.در ادامه به الزام وجود چاپر و نحوه کارکرد آن ، خواهیم پرداخت.

انواع مختلفی از مقاومتهای ترمز در صنعت مورد استفاده قرار میگیرند ، که مقاومت بدون فن آلومینیومی یکی از آنهاست .این مقاومتها دارای دو قطعه سیم اند که در دو طرف آنها جهت اتصال به دستگاه قرار دارند.

یونیت ترمز بدون فن با کاور یا باکس آلومینیوم ، انرژی الکتریکی یا همان بار برگشتی ناشی از حالت ژنراتوری شدن موتور (Regenerative) در اینورترها و سروو درایوها را به صورت گرما تلف کرده و از بین میبرد.این انرژی از طریق یونیت ترمز داخلی یا خارجی (اصطلاحا چاپر) به مقاومت منتقل گردیده و تخلیه میشود .(وظیفه چاپر تشخیص اعمال ولتاژ از سمت موتور به درایو،انتقال به مقاومت است)

به عبارت دیگر در صورت عدم تخلیه انرژی ، موتور مانند یک ژنراتور عمل میکند و به درایو ولتاژ میدهد.که این موضوع باعث آسیب رسیدن به درایو و حتی سوختن IGBT آن خواهد شد.بنابراین در این شرایط باید حتما از مقاومت ترمز استفاده کنیم.

در صنایعی که محیط کارکرد تجهیز ، اسیدی و دارای رطوبت بالا است ، استفاده از این مقاومت ترمز  ، الزامی میباشد .

مقاومت ترمز با روکش آلومینیوم دارای مدل فندار نیز میباشد.



مشخصات فنی

طراحی مقاومت به صورت پره پره ، باعث خنک کنندگی بهتر میباشد
بدلیل نداشتن ارتباط با هوا در برابر پاشش آب و گرد و غبار مقاوم بوده و دارای درجه حفاظت IP 66 میباشد
نهایت دقت در ساخت این مقاومت ها بکار گرفته می شود و از نظر تلرانس اهمی حداکثر 2%± میباشد
این مقاومت تا رنج 2500W در یک باکس ساخته میشود
