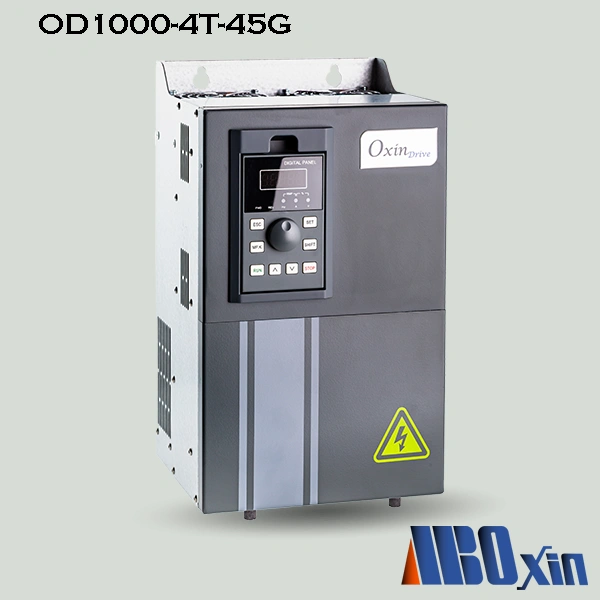

مشخصات اینورتر 45 کیلووات سه فاز اکسین درایو مدل OD1000-4T-45G
اینورتر وکتور کنترل سری OXIN DRIVE ABO-OD1000، یک درایو قدرتمند و چندمنظوره برای کاربردهای عمومی و سنگین صنعتی است. مدل OD1000-4T-45G با توان 45 کیلووات، به طور خاص برای کنترل دقیق موتورهای سه فاز در سناریوهایی که به کنترل V/Hz و کنترل برداری بدون سنسور (SVC) نیاز دارند، طراحی شده است. تطبیق‌پذیری بالا، قابلیت‌های کنترلی پیشرفته و ساختار مستحکم، این درایو را به انتخابی ایده‌آل برای کاربری‌های سنگین (Heavy Duty) تبدیل کرده است. این درایو در شرکت اتوماسیون صنعتی در تهران ساخته می‌شود و یک اینورتر تمام سینوسی ایرانی محسوب می‌شود که با قیمت، کیفیت و امکانات جذاب در سایت آرمان بنیان اکسین به فروش می‌رسد.
| مشخصه فنی | مقدار |
|---|---|
| مدل | OD1000-4T-45G |
| توان نامی | 45kW (60 HP) |
| ولتاژ ورودی نامی | سه فاز ac 380V تا ac 480V |
| فرکانس ورودی | 50Hz/60Hz (با تلرانس ±5%) |
| جریان ورودی نامی | 95A |
| جریان خروجی نامی | 90A |
| ولتاژ خروجی | سه فاز، 0 تا ولتاژ ورودی نامی |
| فرکانس خروجی | 0.00 تا 600.00 Hz (قابلیت افزایش تا 3200 Hz) |
| قابلیت اضافه بار | 150% برای 1 دقیقه، 180% برای 10 ثانیه، 200% برای 0.5 ثانیه |
| بازده (Efficiency) | ≥ 95% |
| ابعاد | (455mm*300mm*240mm (H*W*D |
| وزن | 17.8 kg |
| درجه حفاظت | IP20 |
کنترل و نوع عملکرد اینورتر اکسین درایو OD1000-4T-45G
اینورتر OD1000-4T-45G مجموعه‌ای کامل از ویژگی‌های کنترلی را برای دستیابی به بالاترین دقت و پاسخ‌دهی ارائه می‌دهد:
- حالت‌های کنترل: کنترل V/f، کنترل برداری بدون سنسور (SVC) و پشتیبانی از کنترل برداری با انکودر (FVC) از طریق کارت PG.
- گشتاور راه‌اندازی: 180% گشتاور نامی در فرکانس 0.5 هرتز، برای راه‌اندازی بارهای سنگین.
- پاسخ گشتاور: زمان پاسخ کمتر از 10 میلی‌ثانیه در حالت کنترل برداری.
- دقت سرعت: ±0.2% در حالت SVC، تضمین‌کننده پایداری سرعت در شرایط مختلف بار.
- ترمز دینامیکی: مجهز به ترمز چاپر داخلی (انتخابی) برای توقف‌های سریع و کنترل شده.
- روش‌های راه‌اندازی/توقف: شامل راه‌اندازی از فرکانس صفر، راه‌اندازی پروازی (Flying Start) و توقف با کاهش سرعت یا توقف آزاد.
ورودی و خروجی‌ها (I/O) کنترل دور موتور اکسین درایو OD1000
این درایو با ارائه ترمینال‌های متنوع، امکان اتصال به انواع سنسورها، PLCها و سیستم‌های اتوماسیون را فراهم می‌کند:
- ورودی‌های دیجیتال: 6 ورودی (شامل یک ورودی پالس سرعت بالا).
- ورودی‌های آنالوگ: 2 ورودی (یکی ولتاژ/جریان و دیگری ولتاژ).
- خروجی‌های دیجیتال: 1 خروجی کلکتور باز و 1 خروجی پالس سرعت بالا (تا 50kHz).
- خروجی رله: 1 خروجی رله قابل برنامه‌ریزی.
- خروجی آنالوگ: 1 خروجی آنالوگ قابل برنامه‌ریزی (ولتاژ/جریان).
- ارتباطات: پورت ارتباطی RS485 با پشتیبانی از پروتکل MODBUS.
ویژگی‌های نرم افزاری
- کنترل چند سرعته: قابلیت تنظیم تا 16 سرعت مختلف.
- کپی و پشتیبان‌گیری پارامترها: برای راه‌اندازی سریع چندین درایو مشابه.
- کنترل PID داخلی: برای کنترل فرآیندهایی مانند فشار، دما و فلو.
- توابع کاربردی: شامل کنترل فرکانس نوسانی، کنترل طول ثابت، تابع شمارش، و پرش از فرکانس‌های تشدید مکانیکی.
- راه‌اندازی پروازی: قابلیت راه‌اندازی نرم موتور در حال چرخش بدون ایجاد شوک.
رابط کاربری کنترل دور موتور اکسین درایو
- دارای پنل جداشدنی با نمایشگر LED 5 رقمی برای مانیتورینگ و تنظیم آسان پارامترها.
- طراحی شده برای کار در دمای 10- تا 40+ درجه سانتی‌گراد و ارتفاع تا 2000 متر (با کاهش توان).
- سیستم خنک‌کننده با فن اجباری (Forced Air Cooling) برای تضمین عملکرد پایدار در بارهای سنگین.
- دارای دستورالعمل‌های دقیق برای رعایت فواصل نصب جهت تهویه بهینه.
ایمنی اینورتر تمام سینوسی ایرانی 45 کیلووات OD1000-4T-45G
اینورتر OD1000-4T-45G مجهز به کامل‌ترین سیستم‌های حفاظتی است. دفترچه راهنمای محصول شامل لیست جامعی از کدهای خطا، دلایل احتمالی و راه‌حل‌های پیشنهادی برای مواردی چون اضافه جریان، اضافه ولتاژ، افت فاز، گرمای بیش از حد ماژول IGBT و خطاهای ارتباطی است. همچنین این درایو اینورتر سه فاز قابلیت ذخیره‌سازی اطلاعات سه خطای آخر را دارد که به عیب‌یابی سریع‌تر کمک شایانی می‌کند.
قیمت و خرید اینورتر سه فاز OD1000-4T-45G
جهت استعلام قیمت روز، دریافت مشاوره فنی تخصصی و خرید اینورتر 45 کیلووات سه فاز مدل OD1000-4T-45G، می‌توانید به طور مستقیم با تیم فروش شرکت اتوماسیون صنعتی آرمان بنیان اکسین در ارتباط باشید. این اینورتر کنترل دور موتور ac با کیفیت بالا، با تکیه بر دانش فنی داخلی و همراه با گارانتی و خدمات پس از فروش معتبر، راهکاری مطمئن و اقتصادی برای صنایع کشور است.
