اینورتر ۳ فاز یک تجهیز الکترونیک قدرت است که با تغییر دادن فرکانس و ولتاژ برق ورودی، امکان کنترل دقیق سرعت و گشتاور الکتروموتورهای صنعتی را فراهم میکند. به زبان فنی و ساده، این دستگاه برخلاف روشهای سنتی که موتور را با دور ثابت و حداکثر توان روشن میکنند، مانند یک واسط هوشمند عمل کرده و با تنظیم دور موتور متناسب با نیاز لحظهای، مصرف برق و استهلاک قطعات مکانیکی را به شدت کاهش میدهد. شرکت آرمان بنیان اکسین به عنوان تامینکننده تجهیزات اتوماسیون صنعتی، استفاده از این تکنولوژی را نه یک انتخاب، بلکه یک ضرورت مهندسی برای کاهش هزینههای سربار تولید میداند. در ادامه، مکانیزم عملکرد، استانداردهای نصب و راهنمای انتخاب این تجهیز را بررسی میکنیم.

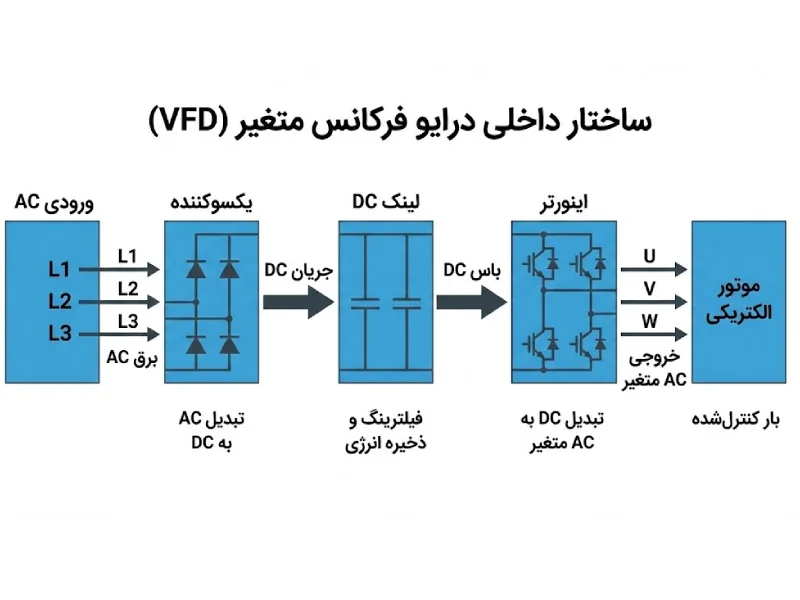

عملکرد اینورتر سه فاز؛ تبدیل قدرت چگونه انجام میشود؟
برای درک عمیق عملکرد اینورتر سه فاز، نباید به آن صرفاً به عنوان یک کلید قطع و وصل نگاه کرد، بلکه باید آن را یک مبدل الکترونیک قدرت پیچیده دانست که فرآیند تبدیل انرژی را طی یک چرخه پیوسته مدیریت میکند. فرآیند تبدیل قدرت با ورود برق متناوب (AC) سه فاز یا تک فاز به دستگاه آغاز میشود که در بخش یکسوساز (Rectifier) و توسط پل دیودها به برق مستقیم (DC) تبدیل میگردد. در مرحله میانی، ولتاژ مستقیم تولید شده که دارای نوسان است، وارد بخش لینک DC میشود. در این قسمت، خازنهای ظرفیت بالا وظیفه دارند انرژی را ذخیره و صاف کنند تا یک ولتاژ DC کاملاً پایدار و بدون ریپل برای مرحله نهایی آماده شود.
در نهایت، انرژی به مهمترین بخش درایو کنترل دور موتور یعنی واحد اینورتر میرسد. در اینجا ترانزیستورهای قدرت (IGBT) با سرعت بسیار بالا و به صورت چند هزار بار در ثانیه قطع و وصل میشوند. این تکنیک که مدولاسیون پهنای پالس (PWM) نام دارد، ولتاژ DC را به پالسهای دقیقی تبدیل میکند که موتور آن را به صورت یک موج سینوسی کامل میبیند. با تغییر هوشمندانه الگوی سوئیچینگ این IGBTها، اینورتر فرکانس خروجی را تغییر داده و از آنجا که سرعت موتور سنکرون رابطه مستقیمی با فرکانس دارد، دور موتور با دقت بالا کنترل میشود.

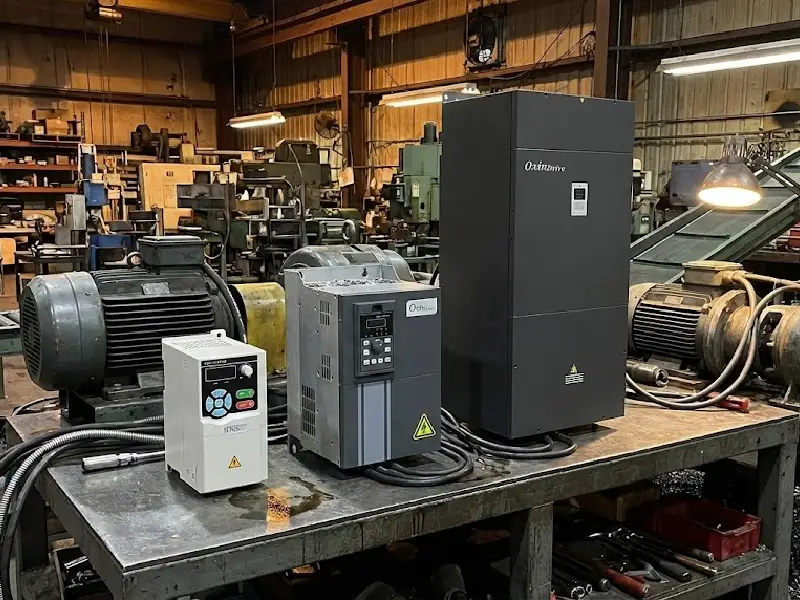

کاربرد اینورتر سه فاز در صنایع مختلف
چرا صنایع مادر و کارخانجات پیشرفته، سیستمهای قدیمی کنتاکتوری را با اینورتر کنترل دور موتور سه فاز جایگزین میکنند؟ کاربرد این تجهیزات را میتوان به دو دسته کلی تقسیم کرد:
۱. کاربردهای گشتاور متغیر
در تجهیزاتی مانند پمپها و فنهای صنعتی، بار موتور با مجذور سرعت رابطه دارد. این یعنی اگر شما به جای استفاده از دمپر مکانیکی، دور موتور را تنها ۲۰ درصد کاهش دهید، مصرف برق حدود ۵۰ درصد کاهش مییابد. اینورتر در این کاربردها نقش یک “منجی انرژی” را بازی میکند.
۲. کاربردهای گشتاور ثابت
در ماشینآلاتی مانند نوار نقالهها (Conveyor)، اکسترودرها، میکسرها و جرثقیلها، نیاز به قدرت کامل حتی در سرعتهای پایین وجود دارد. در اینجا کار اینورتر سه فاز ارائه گشتاور بالا در لحظه شروع حرکت و حفظ قدرت در تمام بازه سرعتی است تا خط تولید زیر بار متوقف نشود.
اینورتر یا سافت استارتر؟
بسیاری از مهندسین در انتخاب بین این دو مردد هستند. تفاوت اصلی در “نحوه کنترل” است: سافت استارتر تنها در لحظه “راهاندازی” و “توقف” دخالت میکند و پس از آن از مدار خارج میشود. اما اینورتر کنترل دائم و پیوسته روی سرعت دارد. اگر فرآیند شما نیاز به تغییر سرعت در حین کار دارد، سافت استارتر کارایی نخواهد داشت.
مشاوره فنی و استعلام قیمت درایو Oxin Drive
برای سایزینگ دقیق (انتخاب مدل G یا L)، جلوگیری از هزینههای مازاد و دریافت قیمت روز، با کارشناسان ما تماس بگیرید.
آموزش اینورتر سه فاز؛ نکات نصب و وایرینگ
بخش عملیاتی و اجرایی کار، جایی است که تخصص تکنسین مشخص میشود. در بحث آموزش اینورتر سه فاز، دو موضوع “وایرینگ قدرت” و “سربندی موتور” بیشترین اهمیت را دارند.
الف) سیمکشی ترمینالهای قدرت
استاندارد جهانی ترمینالها در اکثر برندها به صورت زیر است:
- ورودی (R/S/T): محل اتصال کابلهای برق شبکه.
- خروجی (U/V/W): محل اتصال کابلهای موتور.
- نکته ایمنی: هرگز برق ورودی را به ترمینالهای خروجی (U/V/W) متصل نکنید؛ این کار باعث انفجار آنی ماژول IGBT خواهد شد.
ب) معمای سربندی موتور: ستاره یا مثلث؟
یکی از شایعترین علل خرابی موتورها، اشتباه در انتخاب نوع سربندی است که باید دقیقاً با ولتاژ خروجی درایو هماهنگ باشد. اگر از اینورتر با ورودی تکفاز استفاده میکنید، باید بدانید که خروجی آن سه فاز ۲۲۰ ولت است؛ بنابراین موتورهای رایج بازار که پلاک ۲۲۰/۳۸۰ ولت دارند، در این حالت باید حتماً به صورت مثلث (Delta) سربندی شوند تا ولتاژ مناسب به هر کلاف برسد. در مقابل، اگر از اینورتر با ورودی سه فاز صنعتی بهره میبرید که خروجی آن سه فاز ۳۸۰ ولت است، همان موتور مشابه باید به صورت ستاره (Star) بسته شود. عدم رعایت این نکته ساده میتواند منجر به اعمال ولتاژ نامناسب و آسیب دیدن سیمپیچها شود.
تنظیمات اینورتر سه فاز برای بهترین راندمان
پس از نصب سختافزاری، نوبت به پارامتردهی میرسد. اگرچه درایوها صدها پارامتر دارند، اما تنظیمات اینورتر سه فاز در ۹۰٪ پروژهها شامل موارد زیر است:
- زمان شتاب (Accel Time): مدت زمانی که طول میکشد موتور از سرعت صفر به دور نامی برسد. برای بارهای سنگین (مثل سنگشکن) این زمان را افزایش دهید تا جریان راهاندازی محدود شود.
- زمان توقف (Decel Time): مدت زمان ایستادن موتور. اگر این زمان خیلی کوتاه باشد، ولتاژ برگشتی موتور باعث خطای Over Voltage میشود.
- انتخاب مد کنترلی:
- برای فن و پمپ: مد V/F را انتخاب کنید.
- برای بالابر و نوار نقاله: مد Vector Control را انتخاب کنید تا زیر بار نماند.
- منبع فرمان: مشخص کنید که دستور استارت از کجا صادر شود (کیپد روی دستگاه یا ترمینالهای خارجی و PLC).
عیبیابی و کدهای خطای رایج اینورترهای سه فاز
- خطای اضافه جریان (OC): نشانه گیرپاژ موتور یا زمان شتاب خیلی کوتاه.

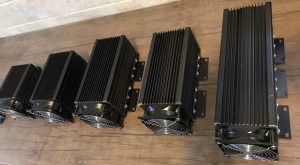

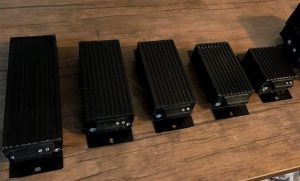

- خطای اضافه ولتاژ (OV): اغلب هنگام توقف سریع رخ میدهد. راه حل آن نصب مقاومت ترمز برای تخلیه انرژی برگشتی است.
- داغ شدن (OH): خرابی فن خنککننده یا گرفتگی تهویه تابلو.
در فواصل طولانی بین موتور و اینورتر (بیش از ۵۰ متر)، استفاده از چوک خروجی برای حذف نویز و حفاظت از عایق موتور الزامی است.

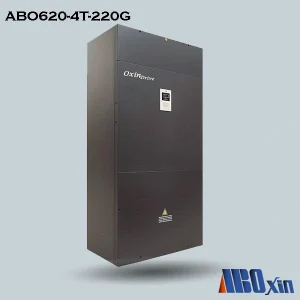

راهنمای خرید و انتخاب اینورتر کنترل دور موتور سه فاز اکسین درایو
انتخاب درایو مناسب فراتر از تطبیق توان (کیلووات) است. شما باید نوع کاربری (سبک یا سنگین) و شرایط محیطی تابلو برق را در نظر بگیرید. شرکت آرمان بنیان اکسین با سبد کالایی متنوع، گزینههای مختلفی را پیش روی شما میگذارد. اگر به دنبال کاهش هزینههای پروژه بدون افت کیفیت هستید، خرید اینورتر ایرانی یکی از هوشمندانهترین انتخابهاست. برند داخلی اکسین درایو که توسط مجموعه آرمان بنیان اکسین عرضه میشوند، علاوه بر داشتن استانداردهای حفاظتی بالا، مزیت بزرگ “گارانتی تعویض واقعی” و “دسترسی همیشگی به خدمات پس از فروش” را دارند که در برندهای متفرقه خارجی یافت نمیشود.
کاتالوگ جامع و مشخصات فنی محصولات
برای دریافت اطلاعات کامل فنی، دیاگرامها و آشنایی با مدلهای مختلف اینورترهای اکسین درایو، کاتالوگ تخصصی محصولات موجود است.
مشاهده و دانلود کاتالوگهانتیجهگیری
ارتقای سیستمهای کنترلی و جایگزینی روشهای سنتی با تکنولوژی اینورتر، تصمیمی است که نتایج آن در کوتاهمدت با کاهش هزینههای انرژی و در بلندمدت با به صفر رساندن توقفات ناخواسته خط تولید نمایان میشود. ما در آرمان بنیان اکسین بر این باوریم که تامین تجهیزات، پایان کار نیست، بلکه آغاز یک تعهد فنی برای پایداری تولید شماست. تیم مهندسی ما آمادگی دارد تا در تمامی مراحل، از محاسبات اولیه تا راهاندازی و خدمات پس از فروش، به عنوان یک شریک تجاری مطمئن در کنار شما باشد.
حال که با جزئیات و قدرت درایوهای صنعتی آشنا شدید، شاید این سوال برایتان پیش بیاید که اگر در پروژهای دسترسی به برق سه فاز صنعتی نداشته باشیم، راهکار استاندارد برای راهاندازی موتورها چیست؟ برای یافتن پاسخ و بررسی راهکارهای کارگاهی، پیشنهاد میکنیم مقاله اینورتر تک فاز چیست را مطالعه کنید.
