پرشر سوئیچ دیجیتال DPX200

توضیحات

مشخصات و معرفی پرشر سوئیچ دیجیتال DPX200

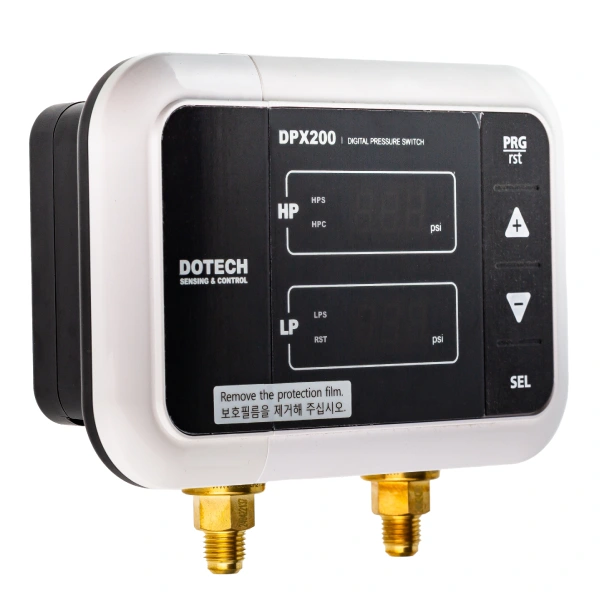

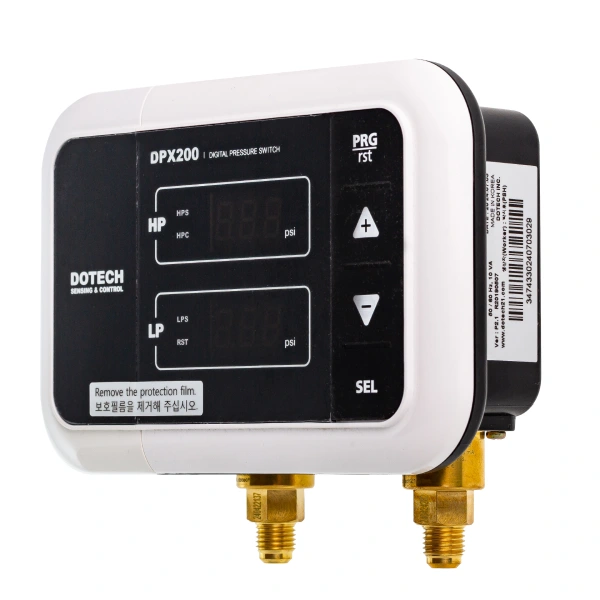

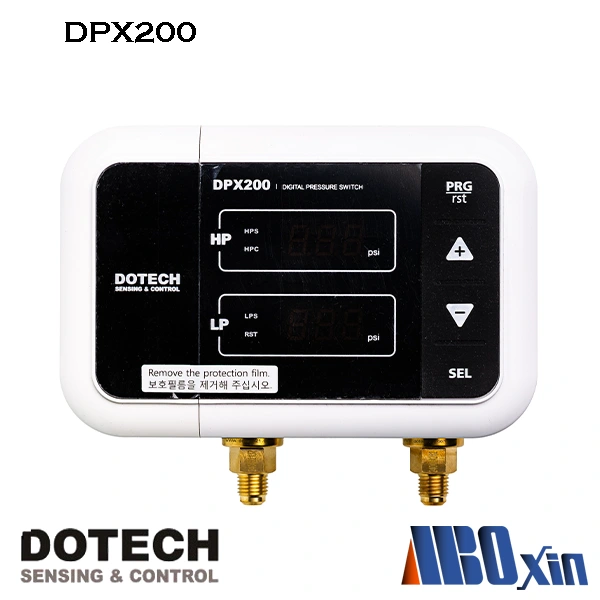

پرشر سوئیچ دیجیتال DPX200 محصولی پیشرو و تمام‌عیار از شرکت DOTECH کره جنوبی است که با تجمیع چندین ابزار مکانیکی در یک پلتفرم هوشمند، سیستم‌های سنجش و کنترل فشار را در تجهیزات برودتی و تهویه مطبوع متحول کرده است. این تجهیز دیجیتال با تلفیق بی‌نقص دقت بالا و کاربری آسان، فراتر از یک سوئیچ معمولی عمل می‌کند و جایگزینی اقتصادی و مدرن برای مانومترها و تجهیزات مکانیکی قدیمی است.

پرشر سوئیچ دیجیتال DPX200 چیست و چه کاربردی دارد؟

این دستگاه یک پرشر سوئیچ چندگانه و دیجیتال (Digital Pressure Multi Switch) است که وظیفه اصلی آن، مانیتورینگ دقیق و کنترل هم‌زمان خطوط فشار بالا (High Pressure)، فشار پایین (Low Pressure) و همچنین فرمان‌دهی به فن کندانسور در سیستم‌های برودتی است. در واقع DPX200 به عنوان مغز متفکر بخش فشار مبرد عمل کرده و ایمنی پایدار کل چرخه را تضمین می‌کند.

جایگزینی هوشمندانه برای ترانسمیترها و گیج‌های مکانیکی

یکی از بزرگ‌ترین مزیت‌های این تجهیز، بهره‌گیری از دو عدد سنسور فشار داخلی اختصاصی (سنسورهای فشار بالا و پایین) است. این طراحی یکپارچه (All-in-one) سبب می‌شود که سیستم شما از خرید جداگانه پرشر ترانسمیترهای مجزا کاملاً بی‌نیاز شود. علاوه بر این، با حذف گیج‌های مکانیکی فشار (مانومترها) و اتصالات لوله‌ای مسی پیچیده، نه تنها ریسک نشت مبرد و نویز به حداقل می‌رسد، بلکه دقت اندازه‌گیری به شکل چشمگیری افزایش یافته و ظاهر دستگاه‌های برودتی نیز بسیار شکیل و لوکس می‌شود.

محدوده فشار کاری و سنسورهای اندازه گیری

این تجهیز برای مدیریت هر دو بخش مکش (Suction) و دهش (Discharge) به سنسورهای فشار از نوع گیج (Gauge) مجهز شده است. محدوده‌های اندازه‌گیری فشار در این دستگاه به شرح زیر است:

• سنسور فشار پایین (Low Pressure / Suction): از 0.10- تا 1.50 مگاپاسکال؛ معادل 1- تا 15 بار (14.5- تا 217 PSI).
• سنسور فشار بالا (High Pressure / Discharge): از 0.00 تا 5.00 مگاپاسکال؛ معادل 1- تا 50 بار (14.5- تا 725 PSI).

دقت (Accuracy) این سنسورهای اختصاصی مبرد برابر با 1.0%± بوده و پایداری عملکردی آن‌ها 0.5%FS± در سال است که ثبات بالایی را در طولانی‌مدت به نمایش می‌گذارد. همچنین این سنسورها توانایی تحمل فشار بیش از حد تا 200% را دارا هستند.

بررسی نوع خروجی‌ها و مشخصات الکتریکی پرشر سوئیچ دیجیتال DPX200

بر خلاف سوئیچ‌های معمولی که خروجی‌های ترانزیستوری مانند NPN یا PNP دارند، یا سیگنال‌های آنالوگ جریان و ولتاژ (مانند ۴ تا ۲۰ میلی‌آمپر یا ۰ تا ۱۰ ولت) ارسال می‌کنند، این دستگاه مستقیماً به خروجی‌های رله‌ای الکترومکانیکی مجهز است و خروجی آنالوگ ممتد ندارد.

DPX200 دارای ۳ عدد خروجی دیجیتال (رله خروجی) است که به صورت دو کنتاکت مجزا عمل می‌کنند. این رله‌ها ظرفیت بالایی معادل 250Vac / 30Vdc با جریان 5A دارند و برای فرامین زیر تفکیک شده‌اند:

1. رله LPS: جهت اعمال فرمان کنترل فشار پایین.
2. رله HPS: جهت اعمال فرمان کنترل فشار بالا.
3. رله HPC: یک خروجی رله اختصاصی جهت فرمان روشن و خاموش شدن فن کندانسور دستگاه.

ولتاژ تغذیه و توان مصرفی

برای راه‌اندازی این پرشر سوئیچ نیازی به منبع تغذیه d.c مجزا ندارید. دستگاه با برق ورودی یونیورسال متناوب 100 تا 240 ولت AC (فرکانس 50/60 هرتز) کار می‌کند. حداکثر جریان و توان مصرفی آن نیز بسیار ناچیز و در حدود 10VA است.

مشخصات مکانیکی، رزوه‌ها و جنس قطعات

اتصال مکانیکی دستگاه به خط مبرد از طریق دو عدد پورت ورودی با سایز رزوه 7/16UNF از نوع نر (MALE) انجام می‌پذیرد. جنس قطعات در تماس با سیال (Wetted Parts) در بخش اتصالات از آلیاژ برنج باکیفیت و مستحکم ساخته شده تا مقاومت لازم را در برابر فشارهای بالا و سیالات کاری داشته باشد. این دستگاه با ابعاد فشرده 159 در 128 در 58 میلی‌متر طراحی شده است. بدنه تجهیز دارای درجه حفاظت (IP) بالایی است که از نفوذ آب، رطوبت و گرد و غبار به داخل مدارات الکترونیکی جلوگیری کرده و مانع از خرابی زودرس آن می‌شود.

سازگاری با سیالات و مبردهای مختلف

این پرشر سوئیچ دیجیتال به طور ویژه برای سیستم‌های برودتی، چیلرها، هواسازها و ایرواشرها طراحی شده است. دستگاه با انواع گازهای مبرد استاندارد و غیرخورنده در صنایع تهویه و تبرید کاملاً سازگار است. سیال کاری می‌تواند محدوده دمایی وسیعی از 40- تا 120 درجه سانتی‌گراد داشته باشد.

ویژگی‌های نمایشگر و قابلیت‌های هوشمند دوتک

صفحه نمایش قدرتمند و واضح این دستگاه از نوع FND و LED دیجیتال است که مقادیر فشار بالا (HP) و فشار پایین (LP) را به صورت هم‌زمان در دو ردیف مجزا و با وضوح بالا به نمایش می‌گذارد. ارقام به صورت دیجیتال اعشاری (تا دو رقم اعشار برای مگاپاسکال) روی آن پدیدار می‌شوند. نمایش پیش‌فرض دستگاه برحسب واحد PSI است، اما واحدهای Bar و MPa نیز به صورت سفارشی قابل تنظیم هستند.

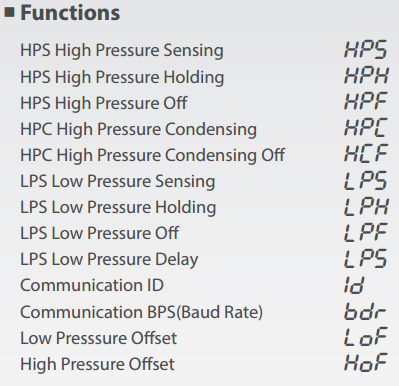

قابلیت‌های نرم‌افزاری برجسته:

• انتخاب نوع گاز مبرد: کاربر می‌تواند نوع گاز ورودی را انتخاب کند که این مزیت نقش بسزایی در محاسبه و نمایش دقیق نقطه اشباع (Saturation Temperature) مبرد ایفا می‌کند.
• سیستم مدیریت خطاها: دستگاه امکان نمایش مستقیم کدهای خطا را روی نمایشگر دارد. همچنین قابلیت ایجاد وقفه (Delay) در اعلام خطا برای جلوگیری از آلارم‌های کاذب ناشی از نوسانات لحظه‌ای در آن تعبیه شده است.
• انعطاف در بازنشانی: رفع خطا و ریست دستگاه (Reset) به دو صورت دستی (Manual) و اتوماتیک (Automatic) قابل تنظیم است.
• شبکه پذیری (در مدل‌های منطبق): این تجهیز در برخی مدل‌ها (DPX200-HL-R4) از پروتکل ارتباطی استاندارد RS485 MODBUS RTU برای اتصال به سیستم‌های مانیتورینگ مرکزی و PLC پشتیبانی می‌کند.

راهنمای ابعاد و سیم‌کشی ترمینال‌های پرشر سوئیچ دیجیتال DPX200

جهت تسهیل در فرآیند نصب سریع و آسان، جانمایی پایه‌ها و نقشه سیم‌کشی ترمینال‌های پشت دستگاه به صورت دقیق در تصویر زیر مشخص شده است:

• ترمینال‌های ۱ و ۲: محل اتصال برق ورودی (100-240Vac).
• ترمینال‌های ۳، ۴ و ۵: خروجی رله مربوط به فشار پایین (LPS).
• ترمینال‌های ۶، ۷ و ۸: خروجی رله مربوط به فشار بالا (HPS).
• ترمینال‌های ۹ و ۱۰: خروجی رله مربوط به فن کندانسور (HPC).
• ترمینال‌های ۱۱ و ۱۲: پورت‌های مثبت و منفی شبکه ترانسمیشن RS485.

شرایط محیطی مجاز برای عملکرد بهینه

برای حفظ بالاترین سطح دقت و طول عمر دستگاه، رعایت محدوده‌های دمایی و رطوبتی زیر الزامی است:

• دمای محیط کاری: 10- تا 50 درجه سانتی‌گراد با حداکثر رطوبت 90 درصد RH (بدون کندانس).
• دمای محیط نگهداری (انبارش): 20- تا 60 درجه سانتی‌گراد با حداکثر رطوبت 90 درصد RH.
• مقاومت فیزیکی: مقاوم در برابر شوک‌های مکانیکی تا 20g (سینوسی، 11 میلی‌ثانیه) و ارتعاشات در جهات سه‌گانه.

خرید و قیمت پرشر سوئیچ دیجیتال دوتک DPX200

در دنیای رقابتی امروز، بهینه‌سازی هزینه‌های طراحی و ساخت چیلرها و سیستم‌های برودتی بدون افت کیفیت، یک هنر محسوب می‌شود. پرشر سوئیچ دیجیتال دوتک مدل DPX200 دقیقاً همان حلقه‌ مفقوده‌ای است که هزینه‌های خرید مجزای چندین مانومتر، لوله‌کشی‌های مسی پر از ریسکِ نشتی و سنسورهای اضافه را به طور کامل حذف می‌کند. این تجهیز با ترکیب چهار ابزار کنترل فشار در یک قاب، زمان نصب را به شدت کاهش داده و پایداری خیره‌کننده‌ای به سیستم شما می‌بخشد.

شرکت دوتک کره جنوبی با ارائه این محصول خلاقانه، تعادلی بی‌نظیر میان کیفیت ساخت ممتاز جهانی و قیمت رقابتی ایجاد کرده است. برای دریافت مشاوره فنی تخصصی متناسب با چرخه‌ برودتی خود، استعلام دقیق‌ترین قیمت پرشر سوئیچ و همچنین بهره‌مندی از 365 روز گارانتی معتبر و اصیل، هم‌اکنون با متخصصین ما در شرکت اتوماسیون صنعتی آرمان بنیان اکسین تماس بگیرید تا سیستم کنترل فشار خود را با اطمینان کامل به سطح جدیدی از فناوری دیجیتال ارتقا دهید.
