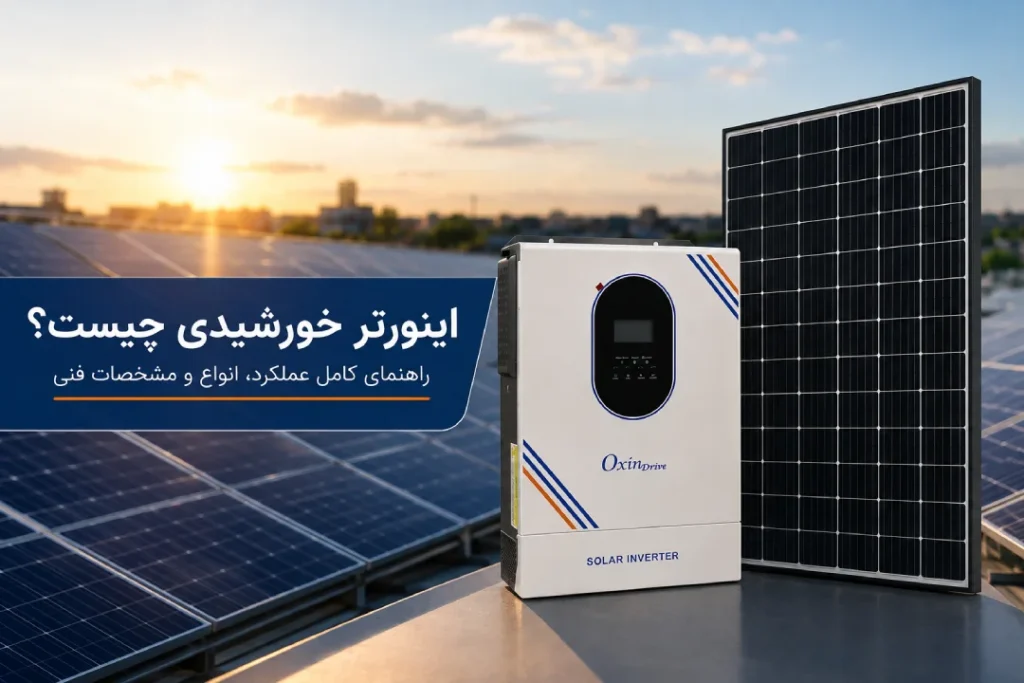

اینورتر خورشیدی چیست؟ بررسی کامل عملکرد، مشخصات، انواع و سانورتر

اینورتر خورشیدی (Solar Inverter) یکی از تجهیزات الکترونیکی اصلی در سیستم‌های فتوولتائیک است که وظیفه تبدیل جریان مستقیم (DC) تولیدشده توسط پنل‌های خورشیدی به جریان متناوب (AC) قابل استفاده در تجهیزات برقی خانگی، صنعتی و شبکه برق را بر عهده دارد. بدون وجود این دستگاه، انرژی تولیدی پنل‌ها برای بیشتر مصرف‌کننده‌های استاندارد برقی قابل استفاده نخواهد بود. در این مقاله جامع از سایت آرمان بنیان اکسین، به بررسی تخصصی عملکرد اینورتر خورشیدی، ساختار داخلی، مشخصات فنی کلیدی، نحوه کارکرد سانورترها و انواع دسته‌بندی آن می‌پردازیم.

اینورتر خورشیدی چیست و چرا ضروری است؟

پنل‌های خورشیدی پس از جذب تابش خورشید، انرژی را به صورت جریان مستقیم (DC) تولید می‌کنند. این در حالی است که عمده تجهیزات برقی خانگی، اداری و صنعتی و همچنین شبکه سراسری برق با جریان متناوب (AC) کار می‌کنند. جریان مستقیم همواره در یک جهت ثابت حرکت می‌کند، اما جریان متناوب دارای ولتاژ و جهت نوسانی مشخص (مانند ۲۲۰ ولت و فرکانس ۵۰ هرتز) است.

اینورتر خورشیدی واسط الکترونیکی میان پنل‌ها و مصرف‌کننده‌هاست که ولتاژ DC را دریافت کرده و آن را به برق AC با ولتاژ و فرکانس تثبیت‌شده تبدیل می‌کند. عدم استفاده از اینورتر تنها در سیستم‌های محدود و مستقل از شبکه امکان‌پذیر است که تمامی تجهیزات متصل به آن (مانند پمپ‌های خاص DC یا سیستم‌های روشنایی کم‌مصرف مسافرتی) اختصاصاً با برق DC کار کنند.

عملکرد اینورتر خورشیدی

وظایف این دستگاه فراتر از یک تبدیل ساده ولتاژ است و مجموعه‌ای از پردازش‌های هوشمند الکترونیکی را شامل می‌شود. نخستین وظیفه، تبدیل جریان DC به AC با شکل موج استاندارد است. در کنار آن، ردیابی نقطه حداکثر توان (MPPT) نقش تعیین‌کننده‌ای در بازدهی سیستم دارد؛ زیرا شدت تابش و دمای محیط مداوماً تغییر می‌کنند و سیستم MPPT به‌طور لحظه‌ای ولتاژ و جریان کاری پنل‌ها را تنظیم می‌کند تا بیشترین توان ممکن استخراج شود.

در سیستم‌های متصل به شبکه، وظیفه همگام‌سازی با شبکه (Grid Synchronization) بر عهده اینورتر است تا ولتاژ، فرکانس و فاز خروجی دقیقاً با شبکه سراسری تطبیق یابد. همچنین جهت حفظ ایمنی تجهیزات و نیروهای تعمیرکار خطوط، سیستم قطع اضطراری و ضد جزیره‌ای (Anti-Islanding) در صورت قطعی برق شبکه، تزریق جریان را بلافاصله متوقف می‌کند. در نهایت، مدیریت هوشمند دما (Thermal Derating) هنگام افزایش دمای محیط، توان خروجی را اندکی کاهش می‌دهد تا از آسیب دیدن قطعات الکترونیکی جلوگیری شود.

ساختار اینورتر خورشیدی و قطعات داخلی آن

ساختار اینورتر خورشیدی از قطعات الکترونیک قدرت و مدارات کنترلی پیشرفته‌ای تشکیل شده است که هماهنگی کامل با یکدیگر دارند. نیمه‌هادی‌های قدرت نظیر ترانزیستورهای IGBT و دیودها، بخش سوئیچینگ سریع و تبدیل جریان را تشکیل می‌دهند. خازن‌های الکترولیتی نیز برای صاف کردن نوسانات ولتاژ و ذخیره لحظه‌ای انرژی به کار می‌روند. برد کنترلی مرکزی با بهره‌گیری از پردازنده‌های دقیق، الگوریتم‌های MPPT و پایش لحظه‌ای سیستم را اجرا می‌کند.

برای دفع حرارت ناشی از کارکرد مداوم قطعات، سیستم خنک‌کننده شامل هیت‌سینک‌های آلومینیومی، لوله‌های حرارتی (Heat Pipe) و فن‌های هوشمند تعبیه شده است. تجهیزات حفاظتی شامل رله‌های قطع، مدارات تشخیص خطای اتصال زمین (Ground Fault) و کلیدهای ضد اضافه ولتاژ، ایمنی کامل دستگاه را تضمین می‌کنند. همچنین ماژول‌های ارتباطی نظیر Wi-Fi، بلوتوث و پورت‌های RS485 امکان ارسال اطلاعات کارکرد به نرم‌افزارهای مانیتورینگ را فراهم می‌سازند.

مشخصات اینورتر خورشیدی برای انتخاب و خرید

هنگام ارزیابی و خرید، بررسی دقیق مشخصات اینورتر خورشیدی نقش تعیین‌کننده‌ای در طول عمر و بازدهی پروژه دارد. توان نامی (Power Rating) نشان‌دهنده حداکثر بار AC قابل پشتیبانی بر حسب کیلووات (kW) یا مگاوات (MW) است. راندمان (Efficiency) دستگاه نیز به دو صورت بیشینه (بین ۹۵٪ تا ۹۸.۵٪) و وزنی سنجیده می‌شود که راندمان وزنی معیار دقیق‌تری از تولید واقعی در طول روز ارائه می‌دهد.

تعداد کانال‌های MPPT و بازه ولتاژ ورودی تعیین می‌کنند که چه تعداد آرایه پنل با جهت‌های مختلف را می‌توان به دستگاه متصل نمود. همچنین نسبت DC به AC (DC/AC Ratio) که در طراحی مهندسی بین ۱.۱ تا ۱.۳ در نظر گرفته می‌شود، باعث می‌شود توان پنل‌ها ۱۰٪ تا ۳۰٪ بیشتر از اینورتر انتخاب شود تا افت توان ناشی از دما و گرد و غبار جبران گردد.

از نظر بدنه و ایمنی، درجه حفاظت IP65 یا IP66 برای نصب در فضای باز و IP54 برای فضای سرپوشیده مناسب است. در انتخاب شکل موج خروجی، مدل‌های تمام سینوسی (Pure Sine Wave) برای تمامی لوازم خانگی و تجهیزات موتوری ضروری هستند، در حالی که مدل‌های شبه‌سینوسی تنها برای مصارف ساده روشنایی کاربرد دارند. توجه به استانداردهای بین‌المللی نظیر IEC 62109 و بررسی تجهیزاتی مانند اینورتر خورشیدی ساخت ایران که دارای پشتیبانی و خدمات پس از فروش در دسترس هستند، می‌تواند هزینه‌های نگهداری و تامین قطعات در طولانی‌مدت را به حداقل برساند.

سانورتر خورشیدی چیست؟ (All-in-One Inverter)

سانورتر (Sunverter) یا اینورتر چندکاره، تجهیز مجتمعی است که سه دستگاه اصلی را در یک بدنه واحد ترکیب کرده است:

1. اینورتر خورشیدی برای تبدیل جریان
2. شارژ کنترلر خورشیدی (MPPT یا PWM) برای مدیریت شارژ باتری
3. شارژر باتری از طریق شبکه یا ژنراتور برای روزهای ابری.

این دستگاه عمدتاً در سیستم‌های منفصل از شبکه (Off-Grid) و هیبریدی کاربرد دارد. سانورتر با اولویت‌بندی هوشمند منابع انرژی، در طول روز برق مصرفی را از پنل‌ها تامین کرده و باتری‌ها را شارژ می‌کند و در صورت نیاز به صورت خودکار روی برق شبکه یا ژنراتور سوئیچ می‌نماید. این یکپارچگی علاوه بر کاهش هزینه‌های خرید تجهیزات مجزا، فرآیند نصب و سیم‌کشی را بسیار ساده‌تر می‌کند.

انواع اینورتر خورشیدی از نظر ساختار نصب

انواع اینورترها از نظر ساختار اجرا عبارتند از:

• اینورتر استرینگ (String): رایج‌ترین و اقتصادی‌ترین گزینه برای سقف‌های یکدست و بدون سایه.
• میکرو اینورتر (Microinverter): نصب مجزا زیر هر پنل جهت کاهش اثر سایه‌اندازی.
• اینورتر هیبریدی (Hybrid): قابلیت مدیریت همزمان شبکه و بانک باتری برای تامین برق اضطراری.
• اینورتر مرکزی (Central): اینورترهای ابعاد بزرگ و کمدی‌شکل برای نیروگاه‌های مگاواتی.

معرفی محصولات اینورتر خورشیدی اکسین درایو (شرکت آرمان بنیان اکسین)

مجموعه آرمان بنیان اکسین به عنوان یکی از پیشگامان صنعت برق و الکترونیک قدرت، سری محصولات اینورتر خورشیدی ایرانی اکسین درایو (Oxin Drive) را با تکیه بر استانداردهای بین‌المللی و قیمت مقرون به صرفه به بازار عرضه می‌کند. این تجهیزات در مدل‌های متصل به شبکه (On-Grid)، منفصل از شبکه (Off-Grid) و هیبریدی (Hybrid) طراحی شده و پاسخگوی نیاز پروژه‌های خانگی، ویلایی و صنعتی هستند.

• خروجی موج سینوسی خالص (Pure Sine Wave): ارائه خروجی برق بدون نویز و کاملاً ایمن برای تمامی تجهیزات خانگی، حساس و سیستم‌های موتوری.
• شارژ کنترلر هوشمند MPPT داخلی: پشتیبانی از ولتاژ ورودی پنل تا ۵۰۰ ولت DC و جریان شارژ بالا (تا ۱۲۰ آمپر) برای استخراج حداکثر توان تولیدی.
• قابلیت کارکرد بدون باتری: امکان تامین مستقیم بار مصرفی از پنل خورشیدی در طول روز جهت کاهش هزینه‌های اولیه.
• پشتیبانی از اتصال موازی (Parallel Operation): امکان موازی‌سازی تا ۱۲ دستگاه برای دستیابی به توان‌های بالا در سیستم‌های تک‌فاز و سه‌فاز.سازگاری کامل با باتری‌های لیتیومی و
• سرب‌اسیدی: مجهز به پورت ارتباطی RS485 جهت مدیریت هوشمند BMS باتری‌های لیتیومی.
• ارتباطات هوشمند: پشتیبانی از ماژول Wi-Fi و پورت‌های صنعتی جهت مانیتورینگ آنلاین و پایش لحظه‌ای میزان تولید و مصرف.

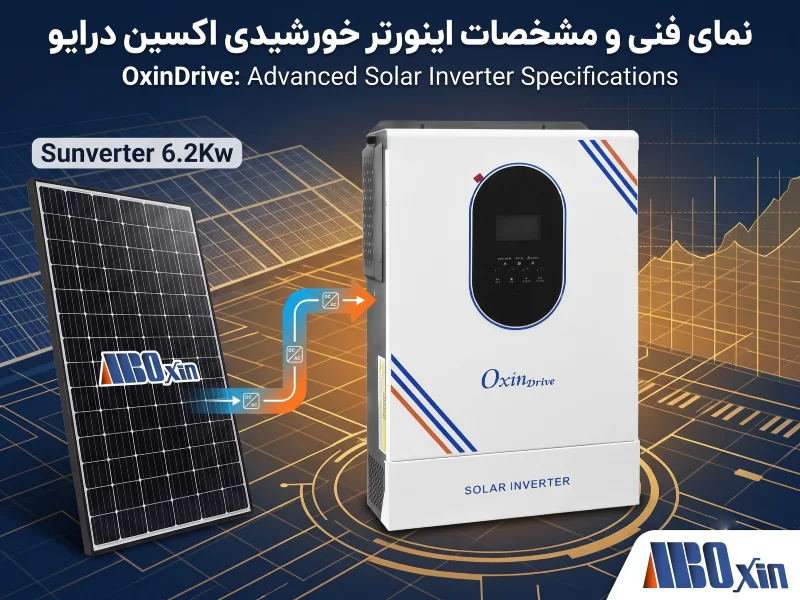

سانورتر 6.2 کیلووات اکسین درایو

مشاهده و بررسی

سانورتر 3 کیلووات اکسین درایو

مشاهده و بررسی

سوالات متداول درباره اینورتر خورشیدی

سخن پایانی

شناخت دقیق کارکرد و مشخصات فنی اینورتر خورشیدی به شما کمک می‌کند تا مناسب‌ترین تجهیز را متناسب با نیاز پروژه خود انتخاب کرده و بازدهی سرمایه‌گذاری خود را به حداکثر برسانید. آیا برای انتخاب توان مناسب یا طراحی سیستم خورشیدی خود نیازمند مشاوره هستید یا می‌خواهید بدانید تفاوت اینورتر خورشیدی و معمولی در عملکرد و هزینه‌های نهایی چقدر است؟ سوالات و دیدگاه‌های خود را در بخش نظرات با ما در میان بگذارید تا کارشناسان آرمان بنیان اکسین شما را راهنمایی کنند.
